マルチカメラホルダー
(多目的カメラスタンド)

※耐荷重については参考です。取付物の形状や使用方法によって変わります。

特徴

小型~中型カメラ用多目的スタンド。
豊富なバリエーションを組み合わせて、色々な実験、研究にご使用いただけるベストセラーのカメラスタンドです。

マルチカメラホルダー2

マルチカメラホルダー2(400)/(700)/(900)

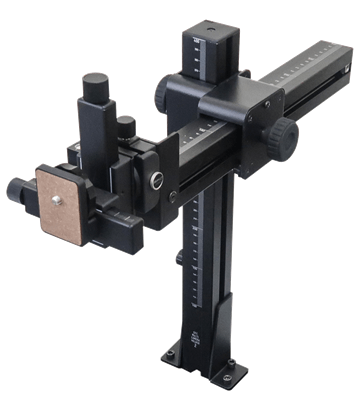

マルチカメラホルダー2(400)
マルチカメラホルダー2(400)

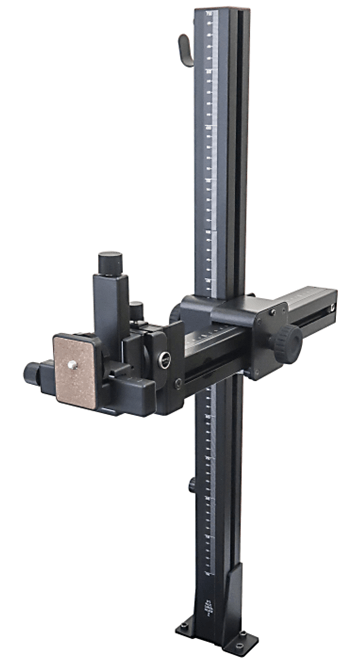

マルチカメラホルダー2(700)
マルチカメラホルダー2(700)

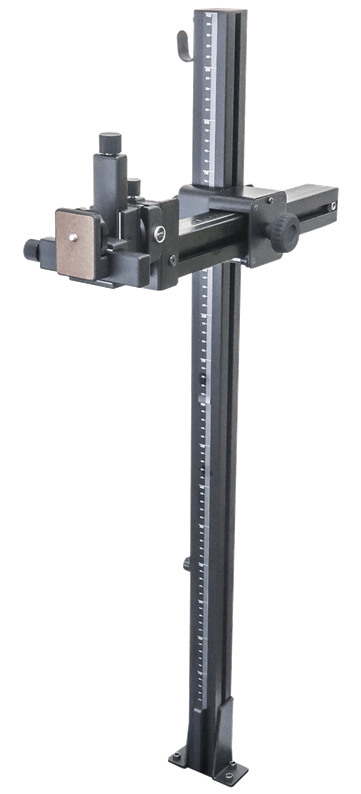

マルチカメラホルダー2(900)
マルチカメラホルダー2(900)

カタログ

  • マルチカメラホルダー2(400) 定価:\85,000-(税込\93,500-)
  • マルチカメラホルダー2(700) 定価:\89,000-(税込\97,900-)
  • マルチカメラホルダー2(900) 定価:\99,000-(税込\108,900-)

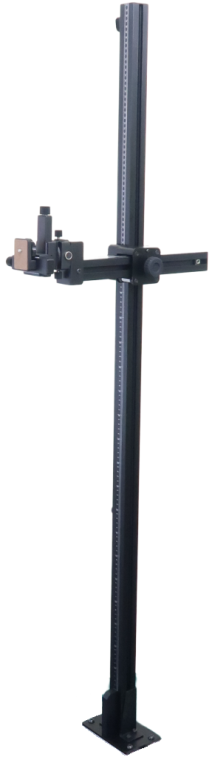

マルチカメラホルダー2(1100)/(1300)

マルチカメラホルダー2(1100)/(1300)
重量:
マルチカメラホルダー2(1100):5.4kg
マルチカメラホルダー2(1300):5.9kg
耐荷重:
2~2.5kg
  • マルチカメラホルダー2(1100) 定価:\127,000-(税込\139,700-)
  • マルチカメラホルダー2(1300) 定価:\132,000-(税込\145,200-)

マルチカメラホルダー2で、より高い支柱をご用意しました。
支柱が高くなる分、根元の補強をしっかりとした設計です。

支柱根元の構造が変わる為、取付穴ピッチも変わります。
台板は450x600、530x650mmには接続可能ですが、金属台板450x450黒へは取付が出来ませんので、ご注意ください。

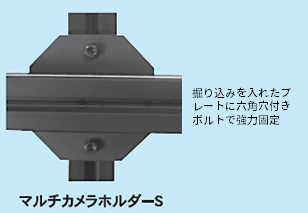

マルチカメラホルダーS

マルチカメラホルダーS
重量:
マルチカメラホルダーS(400):2.5kg
マルチカメラホルダーS(700):3.1kg
マルチカメラホルダーS(900):3.4kg
耐荷重:
2~2.5kg
2D図面
マルチカメラホルダーS(共通)
3D図面
マルチカメラホルダーS(400)
マルチカメラホルダーS(400)
マルチカメラホルダーS(700)
マルチカメラホルダーS(700)
マルチカメラホルダーS(900)
マルチカメラホルダーS(900)

カタログ

  • マルチカメラホルダーS(400) 定価:\72,000-(税込\79,200-)
  • マルチカメラホルダーS(700) 定価:\75,000-(税込\82,500-)
  • マルチカメラホルダーS(900) 定価:\87,000-(税込\95,700-)

特徴

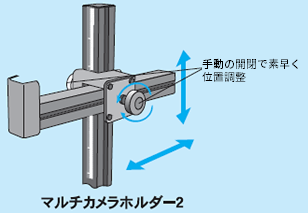

様々な位置調整が可能。

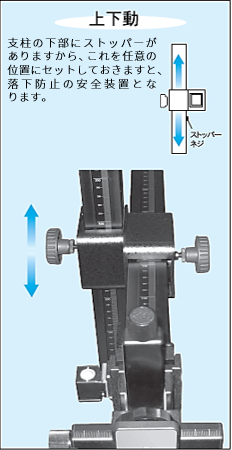

上下動
前後動 微動 反転 水平調整

支柱高は400.700.900mm、
アーム長は150.200.250.350mmをご用意しております。

アーム長は350mmが標準品。

 マルチカメラホルダー2(○○○支柱高--○○○アーム長)とご指示ください。

マルチカメラホルダー2(700)とご指示いただいた場合は、アームは標準品の350mmとなります。

規格外サイズでも短納期で製作可能です。

評価機など、実験用途としてカメラ位置の調整を頻繁に行う場合はマルチカメラホルダー2をラインに設置したり重量のあるカメラ倍率の高いカメラなどの場合はマルチカメラホルダーSをご選定ください。

①~⑬のように豊富なバリエーションをご用意しております。

台板を複数種ご用意しております。お好みに合わせてご選定ください。
  • 台板は別売となっております。
  • 台板はマルチアングルにもご使用いただけます。
  • 金属台板450x450黒に、マルチカメラホルダー2(1100)と(1300)は取付が出来ません。
    上記組み合わせをご希望のお客様は、特注にて対応致します。ご相談ください。

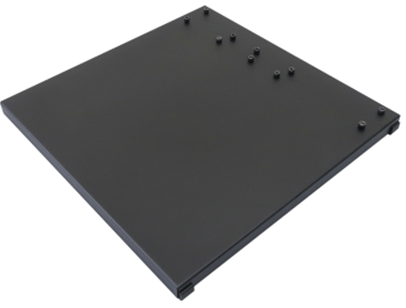

金属台板450x450黒
金属台板450x450黒

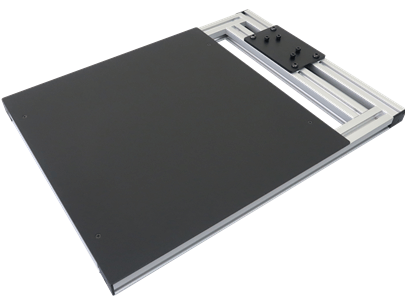

金属台板450x600黒
金属台板450x600黒
アクリル台板450x600黒
※同じ写真

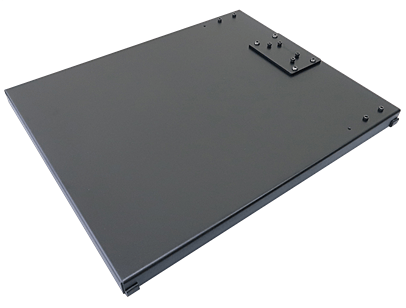

金属台板530x650黒
金属台板530x650黒
重量:
金属台板450x450黒:5.2kg
金属台板450x600黒:4.8kg
マルチカメラホルダー用金属台板530x650黒:11.2kg
アクリル台板450x600黒:3.8kg
2D図面
金属台板450x450黒
金属台板450x600黒
マルチカメラホルダー用金属台板530x650黒
アクリル台板450x600黒
3D図面
金属台板450x450黒
金属台板450x450黒
金属台板450x600黒
金属台板450x600黒
マルチカメラホルダー用金属台板530x650黒
マルチカメラホルダー用金属台板530x650黒
アクリル台板450x600黒
アクリル台板450x600黒
  • 金属台板450x450黒 定価:\19,800-(税込\21,780-)
  • 金属台板450x600黒 定価:\45,000-(税込\49,500-)
  • マルチカメラホルダー用金属台板530x650黒 定価:\45,000-(税込\49,500-)
  • アクリル台板450x650黒 定価:\45,000-(税込\49,500-)
<参考例>

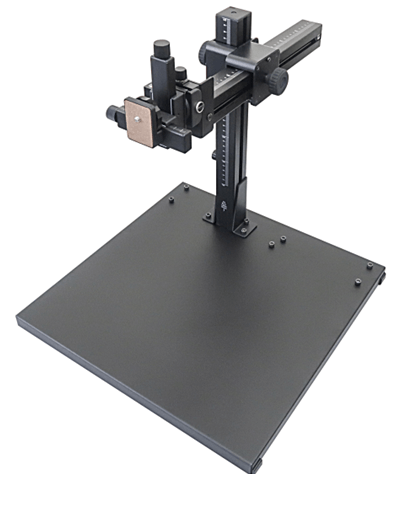

マルチカメラホルダー2と金属台板450x450黒
マルチカメラホルダー2 (400)
金属台板450x450黒

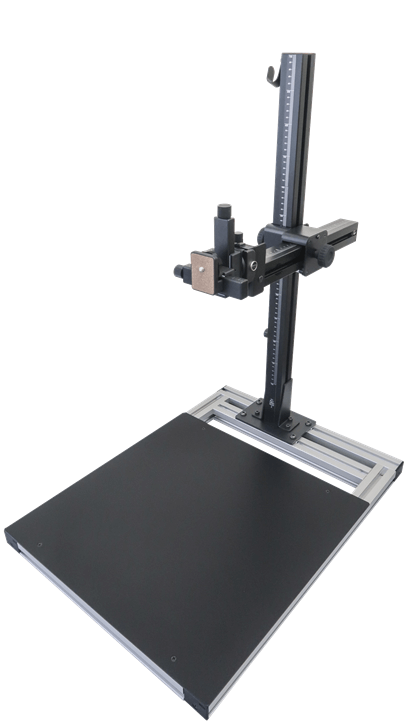

マルチカメラホルダー2と金属台板450x600黒
マルチカメラホルダー2 (700)
金属台板450x600黒
マルチカメラホルダー2と金属台板530x650黒
マルチカメラホルダー2 (900)
金属台板530x650黒
2D図面
マルチカメラホルダー2(400) 金属台板450x450黒
マルチカメラホルダー2(700) 金属台板450x600黒
マルチカメラホルダー2(900) 金属台板530x650黒
3D図面
マルチカメラホルダー2(400) 金属台板450x450黒
マルチカメラホルダー2(400) 金属台板450x450黒
マルチカメラホルダー2(700) 金属台板450x600黒
マルチカメラホルダー2(700) 金属台板450x600黒
マルチカメラホルダー2(900) 金属台板530x650黒
マルチカメラホルダー2(900) 金属台板530x650黒
既設設備に取り付ける場合は、支柱のみでも構いませんが、クランプ固定なども便利です。
  • プレートを外すことで、前後反転して取付が可能です。
  • マルチアングルにもご使用いただけます。
  • マルチカメラホルダー2(1100)と(1300)の取付可。
マルチカメラホルダー用ダブルクランプ
重量:
2.2kg
2D図面
マルチカメラホルダー用ダブルクランプ
3D図面
マルチカメラホルダー用ダブルクランプ
マルチカメラホルダー用ダブルクランプ
  • マルチカメラホルダー用ダブルクランプ 定価:\49,000-(税込\53,900-)
XYテーブルと組み合わせて、より様々な位置調整をしやすい架台に出来ます。

マルチカメラホルダーと接続する為の台(XYテーブル専用台)が必要となります。

XYテーブルF3(粗動のみ)
XYテーブルF3(粗動のみ)
XYテーブルF3(微調整付)
XYテーブルF3(微調整付)
重量:
12.5kg
2D図面
XYテーブルF3(粗動のみ)
XYテーブルF3(微調整付)
3D図面
XYテーブルF3(粗動のみ)
XYテーブルF3(粗動のみ)
XYテーブルF3(微調整付)
XYテーブルF3(微調整付)
  • XYテーブル専用台: OPEN
  • XYテーブルF3(粗動のみ) 定価:\99,000-(税込\108,900-)
  • XYテーブルF3(微調整付) 定価:\259,000-(税込\284,900-)
<参考例(マルチカスタマイズ3)>
上下2連構造にして、カメラを2台取り付けたり、上側カメラ・下側リング照明などにすることができます。
マルチバリエーション並列2連
マルチバリエーション並列2連
重量:
1.9kg
  • マルチバリエーション並列2連 定価:\77,000-(税込\84,700-)

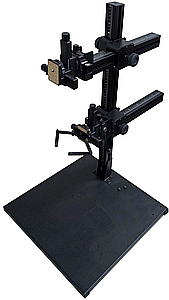

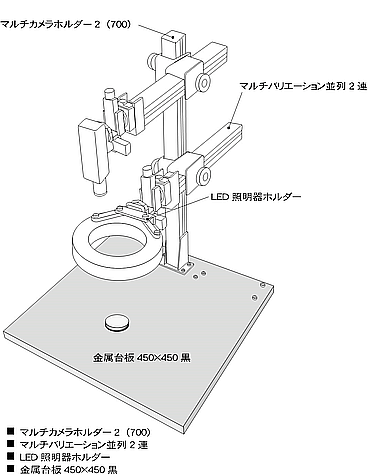

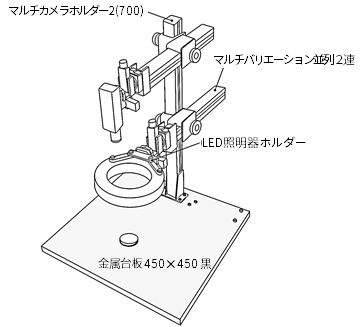

<参考例>
並列2連時参考写真

マルチカメラホルダー2(700)
マルチバリエーション並列2連
LED照明器ホルダー 金属台板450x450黒

2D図面
マルチカメラホルダー2(700) マルチバリエーション並列2連
LED照明器ホルダー 金属台板450x450黒
3D図面
マルチカメラホルダー2(700) マルチバリエーション並列2連
LED照明器ホルダー 金属台板450x450黒
マルチカメラホルダー2(700) マルチバリエーション並列2連
LED照明器ホルダー 金属台板450x450黒

マルチカメラホルダーSもマルチカメラホルダー2と同様のバリーエションがご使用いただけます。

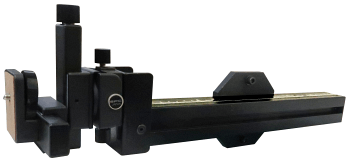

マルチカメラホルダーS用並列2連
マルチカメラホルダーS用並列2連
  • マルチカメラホルダーS用並列2連 定価: ¥67,000-(税込¥73,700-)
2D図面
マルチカメラホルダーS用並列2連
3D図面
マルチカメラホルダーS用並列2連
マルチカメラホルダーS用並列2連
上下、前後の動きに加え、左右の大きな動きを追加する事ができます。

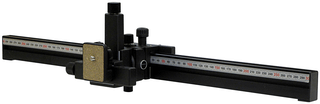

  • マルチカメラホルダー用Xスライダー600 定価:\30,000-(税込\33,000-)
  • マルチカメラホルダー用Xスライダー600W 定価:\67,800-(税込\74,580-)

カメラ取付微動装置1個は、マルチカメラホルダーから流用いたします。
単品でご購入いただく場合は、Xスライダー600は微動装置無し、Xスライダー600Wは微動装置1個となります。

  • スライド機構は付いております。
  • 単品で微動装置付のXスライダーをご購入されたい場合は、Xスライダー600-1/600-2をご選定ください。
<参考例>
マルチカメラホルダー2(400)/Xスライダー/台板

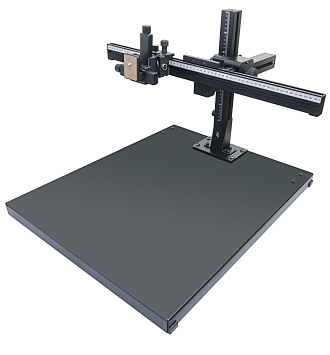

マルチカメラホルダー2(400)とマルチカメラホルダー用Xスライダー600、金属台板450x600黒
マルチカメラホルダー2 (400)
マルチカメラホルダー用Xスライダー600
金属台板530x650黒

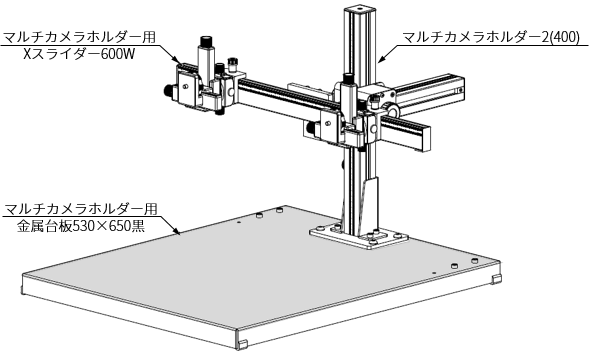

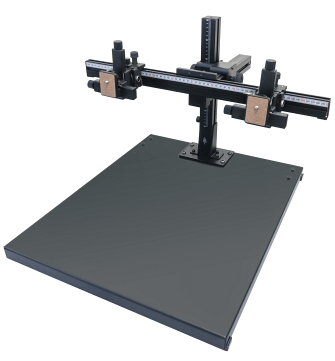

マルチカメラホルダー2(400)とマルチカメラホルダー用Xスライダー600W、金属台板530x650黒
マルチカメラホルダー2 (400)
マルチカメラホルダー用Xスライダー600W
金属台板530x650黒
2D図面
マルチカメラホルダー2 (400)
マルチカメラホルダー用Xスライダー600
金属台板530x650黒
マルチカメラホルダー2 (400)
マルチカメラホルダー用Xスライダー600W
金属台板530x650黒
3D図面
マルチカメラホルダー2(400)
マルチカメラホルダー用Xスライダー600W
金属台板530x650黒
マルチカメラホルダー2(400)
マルチカメラホルダー用Xスライダー600W
金属台板530x650黒
マルチカメラホルダー2(400)
マルチカメラホルダー用Xスライダー600W
金属台板530x650黒
マルチカメラホルダー2(400)
マルチカメラホルダー用Xスライダー600W
金属台板530x650黒
微動装置2軸を3軸に変更することができます。
マルチカメラホルダー用XYZ微動装置
マルチカメラホルダー用XYZ微動装置-L
マルチカメラホルダー用XYZ微動装置-L差替え
重量:
+500g
2D図面
マルチカメラホルダー2(700) マルチカメラホルダー用XYZ微動装置-L差替え
3D図面
マルチカメラホルダー2(700) マルチカメラホルダー用XYZ微動装置-L差替え
マルチカメラホルダー2(700) マルチカメラホルダー用XYZ微動装置-L差替え
  • XYZ微動装置-L差替え 定価:\24,800-(税込\27,280-)

価格は元々付属している2軸微動と変更する3軸微動の差引の価格になっておりますので、単品での販売はしておりません。

XYZ微動装置-Lのご購入をご希望される場合は、こちらをご参照ください。

カメラの取付向きを水平方向にすることが出来ます。
  • カメラ水平取付アダプターA 定価:\13,800-(税込\15,180-)
  • カメラ水平取付アダプターB 定価:\12,800-(税込\14,080-)

使用例

カメラよりもレンズが大きい時は、小型産業カメラ用取付プレートがあります。
カメラ用取付プレート MCP-1/4
カメラ用取付プレート MCP-1/4
重量:
40g
2D図面
カメラ用取付プレート MCP-1/4
3D図面
カメラ用取付プレート MCP-1/4
カメラ用取付プレート MCP-1/4
  • カメラ用取付プレート MCP-1/4 定価:\4,800- (税込\5,280-)

小型産業カメラ用取付プレートです。
カメラよりレンズの方が大きい時などにご使用ください。

装着・参考例

MCP-1/4 装着例
MCP-1/4 取付例
カメラではなく、レンズで保持する為のホルダーです。
レンズホルダーN
レンズホルダーN
重量:
260g
2D図面
レンズホルダーN
3D図面
レンズホルダーN
レンズホルダーN
  • レンズホルダーN 定価:\18,800-(税込\20,680-)

φ20~50までのレンズを保持できます。
レンズを傷つけないように樹脂製。

その他1/4-20UNC(三脚ネジ)で固定できないカメラでも、1枚から専用プレートを製作することができます。ご相談ください。

上下角度調整機構を追加することができます。
剛性を上げたい場合は、根元に補強を付けることができます。
照明器ホルダー各種を取り付ける事ができます。
LED照明器ホルダー
LED照明器ホルダー

多関節機構により、あらゆるサイズの照明器に利用できるユニバーサルタイプです。
照明取付ネジM3.M4兼用。

  • 耐荷重:700g
  • 重量:70g
LED照明器ホルダーHV
LED照明器ホルダーHV

LED照明器ホルダーの強化バージョン。片手持ちのリング照明やドーム照明を取り付ける時に生じる前垂れを修正する水平調整付。
照明取付ネジM3.M4.M5兼用。

  • 耐荷重:2kg
  • 重量:300g
2D図面
LED照明器ホルダーHV
3D図面
LED照明器ホルダーHV
LED照明器ホルダーHV
LED照明器ホルダーVR
LED照明器ホルダーVR

リング照明、ライン照明などあらゆるLED照明に対応。
またM6で構造物、ラインなどにも取付可能。
ピッチの変更により、数種類の照明器を使っての実験などにも便利です。
照明取付ネジM3.M4兼用。

  • 耐荷重:700g
  • 重量:130g
LED照明器ホルダーLED-U(ツイン)
LED照明器ホルダーLED-U(ツイン)

LED照明の固定に使用。(2灯用)
バー照明を両側から照射したいときに便利。
照明取付ネジM3.M4兼用。

  • 耐荷重:片側600g
  • 重量:550g
  • シングルタイプもあります。
LED照明器ホルダーEX(ツイン)
LED照明器ホルダーEX(ツイン)

ファイバー光源の固定に使用します。(2灯用)

  • 耐荷重:片側600g
  • 重量:520g
  • シングルタイプもあります。

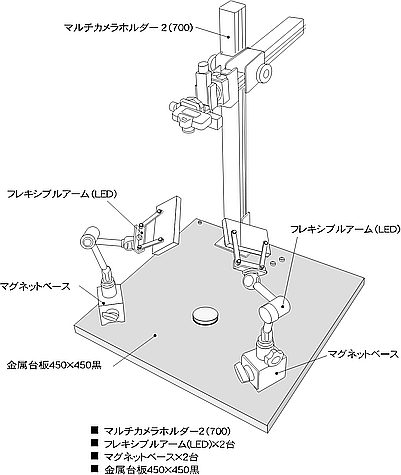

フレキシブルアーム(LED)+マグネットベース
フレキシブルアーム(LED)
マグネットベース

LED照明を取り付けるフレキシブルアームを
マグネットベースで保持します。

より色々な実験などにご活用いただけます。

重量:
フレキシブルアーム(LED):200g
マグネットベース:1,050g
  • LED照明器ホルダー 定価:\6,500-(税込\7,150-)
  • LED照明器ホルダーHV 定価: \21,800-(税込¥23,980-)
  • LED照明器ホルダーVR 定価:\5,500-(税込\6,050-)
  • LED照明器ホルダーLED-U(ツイン) 定価:\50,000-(税込\55,000-)
  • LED照明器ホルダーEX(ツイン) 定価:\36,000-(税込\39,600-)
  • フレキシブルアーム(LED) 定価:\19,000-(税込\20,900-)
  • マグネットベース 定価:\11,300-(税込\12,430-)
ボタンをクリックすると切り替わります
参考例1: LED照明器ホルダー

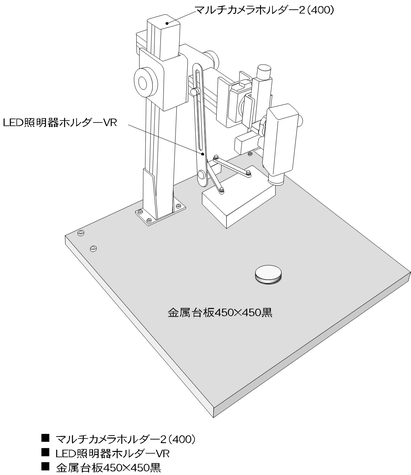

参考例2: LED照明器ホルダーVR

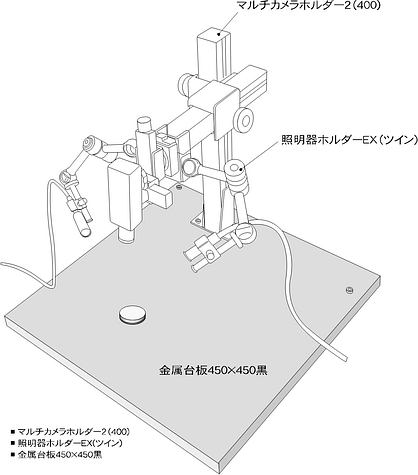

参考例3: 照明器ホルダーEX(ツイン)
参考例4: フレキシブルアーム(LED)

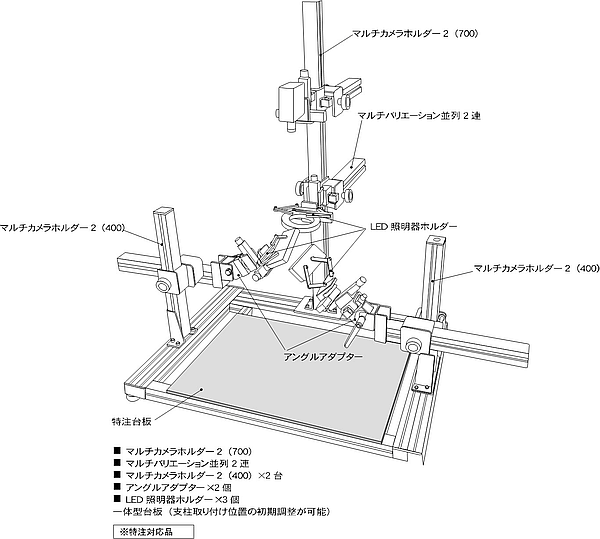

豊富なオプションや特注品を組み合わせて、ご希望に合わせた形のカメラスタンドシステムを構築できます。

1台から製作可能です。ぜひご相談ください。

<参考例>

カメラスタンドMCH-XYZ

カメラスタンドMCH400-XYZ
カメラスタンドMCH400-XYZ
カメラスタンドMCH700-XYZ
カメラスタンドMCH700-XYZ
カメラスタンドMCH900-XYZ
カメラスタンドMCH900-XYZ
  • カメラスタンドMCH400-XYZ 定価: \188,000-(税込¥206,800-)
  • カメラスタンドMCH700-XYZ 定価: \190,000-(税込¥209,000-)
  • カメラスタンドMCH900-XYZ 定価: \195,000-(税込¥214,500-)

特徴

上下、前後、左右の大きなスライド調整にカメラ取付部5軸の調整機構が備わったカメラスタンドです。
5軸=上下、左右、前後、回転、水平調整

カメラスタンドMCH400-XYZ

XYZ微動装置-L 可動方向

カメラスタンドMCH400-XYZ
カメラスタンドMCH700-XYZ
カメラスタンドMCH900-XYZ
カメラスタンドMCH900-XYZ

マルチカメラホルダーS-3AW

  • マルチカメラホルダーS-3AW(400) 定価:\135,000-(税込\148,500-)
  • マルチカメラホルダーS-3AW(700) 定価:\138,000-(税込\151,800-)
  • マルチカメラホルダーS-3AW(900) 定価:\150,000-(税込\165,000-)

価格は台板(450×450), 補強込み

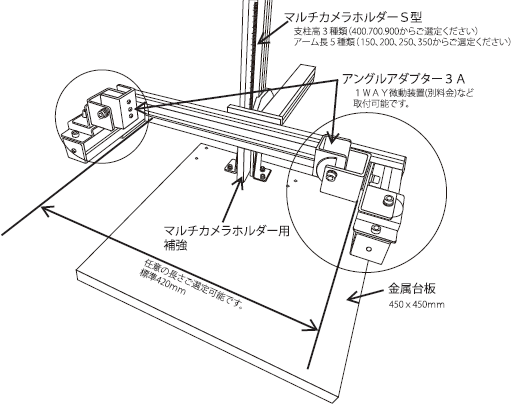

マルチカメラホルダーSの先をX方向に伸ばし、左右にアングルアダプター3Aを取り付けました。
2台のカメラ、照明などを付けてご使用いただけます。

マルチカメラホルダーS-3AW

支柱高は400.700.900mmからご選定下さい。
支柱根元は補強付、金属台板450x450黒が付属しております。

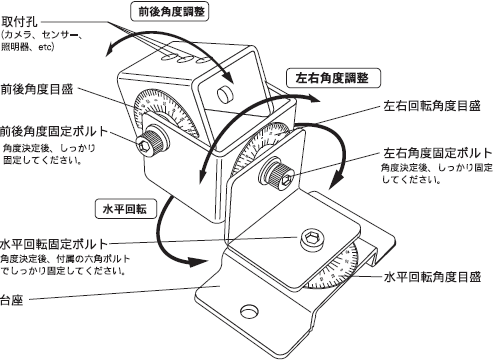

アングルアダプター3Aの動き

アングルアダプターA3の動き
マルチカメラホルダーS-3AW

カメラの他、1WAY微動装置(別料金)など取り付け可能
