照明器ホルダー

※耐荷重については参考です。取付物の形状や使用方法によって変わります。

LED照明取付治具

ファイバー照明取付治具

LED照明取付治具

LED照明器ホルダー

LED照明ホルダー
2D図面
LED照明器ホルダー 図面
3D図面
LED照明器ホルダー 図面
LED照明器ホルダー 図面

カタログ

  • LED照明器ホルダー定価:\6,500- (税込\7,150-)
  • 耐荷重:700g
  • 重量:70g

関節を持った2本のアームで取付けたピッチと光軸を調節します。ピッチの変更が可能ですので数種類の照明器を使っての実験にも対応できます。M3,M4 の両方に対応してます。

使用例

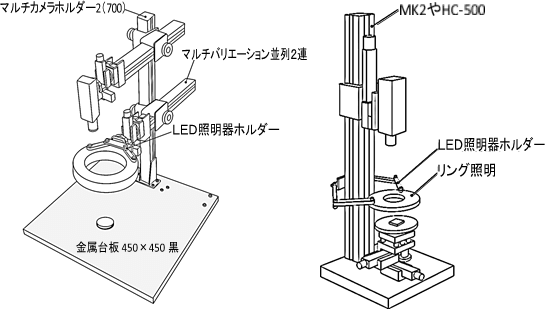

LED照明器ホルダー 使用例
LED照明器ホルダーシリーズは、LEDアームを1関節追加することができます。
参考写真
(LED照明器ホルダー+LEDアーム1関節追加)
  • LEDアーム1関節追加 費用:\1,800- (税込\1,980-)

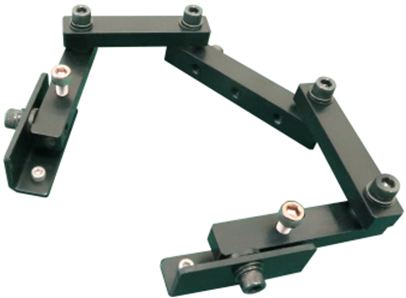

LED照明器ホルダーHV
LED照明器ホルダーHM

照明器ホルダーHV/HM 取扱説明書

  • LED照明器ホルダーHV 定価:\21,800-(税込\23,980-)
  • LED照明器ホルダーHM 定価:\21,800-(税込\23,980-)
  • 耐荷重:2kg
  • 重量:300g

LED照明器ホルダーの強化バージョン。片手持ちのリング照明やドーム照明を取り付ける時に生じる前垂れを修正する水平調整付。
照明取付ネジM3.M4.M5兼用。

照明器を上向きに照射する場合は、構造的に耐荷重が半分程度となります。

使用例

LED照明器ホルダーHV・HM 使用例

LED照明器ホルダーVR

LED照明ホルダーVR
2D図面
LED照明器ホルダーVR 図面
3D図面
LED照明器ホルダーVR 図面
LED照明器ホルダーVR 図面

カタログ

  • LED照明器ホルダーVR 定価:\6,500-(税込\7,150-)
  • 耐荷重:700g
  • 重量:130g

角度を自由に変えられるのが特徴です。水平に取り付けるリング照明はもちろんバー照明を使用してもOK 。またM6ネジでどこにでも取付けられますので様々な設備やラインに使用できます。

使用例

LED照明器ホルダーVR 使用例①

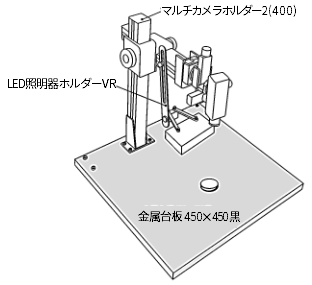

マルチカメラホルダー2(400)に取り付けた場合
LED照明器ホルダーVR 使用例②

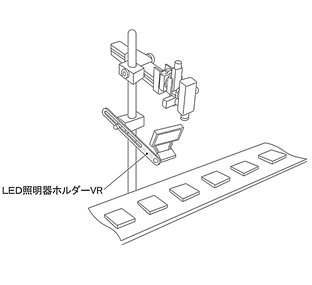

ライン使用例

フレキシブルアーム(LED)

フレキシブルアームLED
フレキシブルアーム(LED)
フレキシブルアームLEDロングタイプ
フレキシブルアーム(LED)ロングタイプ
  • フレキシブルアーム(LED) 定価:\19,000- (税込\20,900-)
  • フレキシブルアーム(LED) ロングタイプ 定価:\25,000- (税込\27,500-)

フレキブルに動くアームで自由自在に照明をセットできます。
マグネットベースなど取付治具は別売です。

使用例

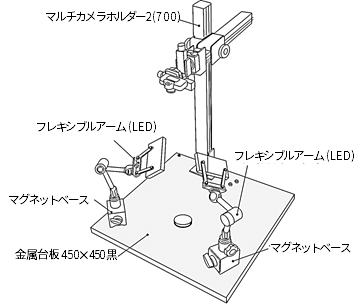

フレキシブルアーム(LED) 使用例

照明器ホルダーLED−U

照明器ホルダーLED(シングル)
照明器ホルダーLED(シングル)
照明器ホルダーLED(ツイン)
照明器ホルダーLED(ツイン)
2D図面
照明器ホルダーLED-U(シングル) 図面
照明器ホルダーLED-U(ツイン) 図面
3D図面
照明器ホルダーLED-U(シングル) 図面
照明器ホルダーLED-U(シングル) 図面
照明器ホルダーLED-U(ツイン) 図面
照明器ホルダーLED-U(ツイン) 図面

カタログ

  • 照明器ホルダーLED-U(シングル) 定価:\25,000- (税込\27,500-)
  • 照明器ホルダーLED−U(ツイン) 定価:\50,000- (税込\55,000-)
重量
照明器ホルダーLED-U(シングル):約300g
照明器ホルダーLED−U(ツイン):約550g

バー照明を左右から照射したり、重たいドーム照明を両側で保持したり、異なるリング照明を2個保持したりなど、様々な用途に使用ができる照明器ホルダーです。
1灯用のシングルタイプと2灯用のツインタイプがあります。

使用例

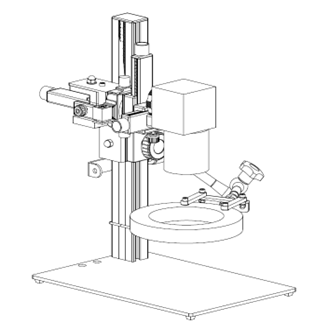

カメラスタンドMK-XYZLと照明器ホルダーLED-U(シングル)
カメラスタンドMK-XYZL
照明器ホルダーLED-U(シングル)

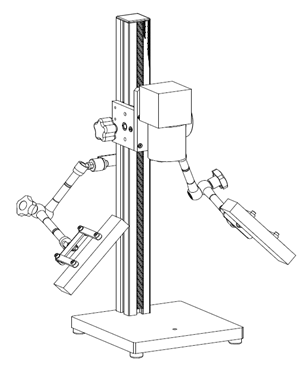

マイクロスタンドMK-2やHC-500と照明器ホルダーLED-U(ツイン)
マイクロスタンドMK-2やHC-500
照明器ホルダーLED-U(ツイン)

ページトップへ

ファイバー照明取付治具

照明器ホルダーEX(ツイン)

照明器ホルダーEX(ツイン)
2D図面
照明器ホルダーEX(ツイン) 図面
照明器ホルダーEX(シングル) 図面
3D図面
照明器ホルダーEX(ツイン) 図面
照明器ホルダーEX(ツイン) 図面
照明器ホルダーEX(シングル) 図面
照明器ホルダーEX(シングル) 図面

カタログ

  • 照明ホルダーEX(ツイン) 定価:\36,000- (税込\39,600-)
  • 照明ホルダーEX(シングル) 定価:\18,000- (税込\19,800-)
  • 重量:520g

φ12~φ30の円筒形のものを固定できます。ファイバー光源の固定に使用できます。
(二灯用)→1灯用(シングル)もあります。

使用例

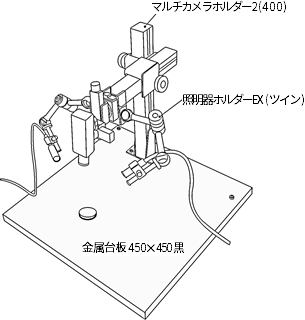

照明ホルダーEX(ツイン) 使用例

フレキシブルアームEX

フレキシブルアーム(EX)
フレキシブルアーム(EX) ロングタイプ
  • フレキシブルアームEX 定価:\18,000- (税込\19,800-)
  • フレキシブルアームEX (ロング) 定価:\24,000- (税込\26,400-)

φ12~30までの円筒形を固定する治具です。フレキブルに動くアームで自由自在にセットできます。
マグネットベースなど取付治具は別売です。

利用例

フレキシブルアーム(EX) 利用例

ページトップへ
