カメラ取付治具１
(微動装置)
※耐荷重については参考です。取付物の形状や使用方法によって変わります。
微動装置一覧
| 製品名 | １ＷＡＹ微動装置 | １ＷＡＹ微動装置-Ｌ | ＸＹ微動装置 | ＸＹ微動装置－Ｌ | ＸＹＺ微動装置－Ｌ | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| ストッパ－ | 無 | 有 | 無 | 有 | 無 | 有 | 無 | 有 | 無 | 有 |
| 送り方式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 | ネジ式 |
| 移動方向 | １軸 | １軸 | １軸 | １軸 | ２軸 | ２軸 | ２軸 | ２軸 | ３軸 | ３軸 |
| 移動量 | 50mm | 50mm | 50mm | 50mm | 各50mm | 各50mm | 各50mm | 各50mm | 各50mm | 各50mm |
| 移動量/ツマミ1回転 | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
| ストッパーネジ | 無し | 有り | 無し | 有り | 無し | 有り | 無し | 有り | 無し | 有り |
| 水平調整 | - | - | ±6° | ±6° | - | - | ±6° | ±6° | ±6° | ±6° |
| 耐荷重 | 4kg | 4kg | 4kg | 4kg | 3.5kg | 3.5kg | 3.5kg | 3.5kg | 1～2.5kg | 1～2.5kg |
| 質量(約) | 200g | 200g | 400g | 400g | 330g | 330g | 500g | 500g | 850g | 850g |
1WAY微動装置／1WAY微動装置(ストッパー付き)
- ２D図面
- 1WAY微動装置(ストッパー付) 図面
- 1WAY微動装置 図面
- ３D図面
- 1WAY微動装置(ストッパー付) 図面
- 1WAY微動装置(ストッパー付) 図面
- 1WAY微動装置 図面
- 1WAY微動装置 図面
- 1WAY微動装置 定価:\9,900- (税込\10,890-)
- 1WAY微動装置(ストッパー付) 定価:\10,400- (税込\11,440-)
| 製品名 | １ＷＡＹ微動装置 | １ＷＡＹ微動装置 (ストッパ-付) |
|---|---|---|
| 送り方式 | ネジ式 | ネジ式 |
| 移動方向 | １軸 | １軸 |
| 移動量 | 50mm | 50mm |
| 移動量/ツマミ1回転 | 4mm | 4mm |
| ストッパーネジ | 無し | 有り |
| 水平調整 | - | - |
| 回転調整 | - | - |
| 耐荷重 | 4kg | 4kg |
| 質量(約) | 200g | 200g |
1WAY微動装置−L／WAY微動装置−L(ストッパー付き)
- ２D図面
- 1WAY微動装置-L(ストッパー付) 図面
- 1WAY微動装置-L 図面
- ３D図面
- 1WAY微動装置-L(ストッパー付) 図面
- 1WAY微動装置-L(ストッパー付) 図面
- 1WAY微動装置-L 図面
- 1WAY微動装置-L 図面
- 1WAY微動装置−L 定価:\20,900- (税込\22,990-)
- 1WAY微動装置−L(ストッパー付) 定価:\21,400- (税込\23,540-)
| 製品名 | １ＷＡＹ微動装置−L1 | １ＷＡＹ微動装置−L1 (ストッパ-付) |
|---|---|---|
| 送り方式 | ネジ式 | ネジ式 |
| 移動方向 | １軸 | １軸 |
| 移動量 | 50mm | 50mm |
| 移動量/ツマミ1回転 | 4mm | 4mm |
| ストッパーネジ | 無し | 有り |
| 水平調整 | ±6° | ±6° |
| 回転調整 | 360° | 360° |
| 耐荷重 | 4kg | 4kg |
| 質量(約) | 400g | 400g |
XY微動装置／XY微動装置(ストッパー付き)
- XY微動装置 定価:\16,800-(税込\18,480-)
- XY微動装置(ストッパー付) 定価:\17,800-(税込\19,580-)
| 製品名 | XY微動装置 | XY微動装置 (ストッパ-付) |
|---|---|---|
| 送り方式 | ネジ式 | ネジ式 |
| 移動方向 | １軸 | １軸 |
| 移動量 | 各50mm | 各50mm |
| 移動量/ツマミ1回転 | 4mm | 4mm |
| ストッパーネジ | 無し | 有り |
| 水平調整 | - | - |
| 回転調整 | - | - |
| 耐荷重 | 3.5kg | 3.5kg |
| 質量(約) | 330g | 330g |
XY微動装置−L／XY微動装置−L(ストッパー付き)
- ２D図面
- XY微動装置-L(ストッパー付) 図面
- XY微動装置ｰL 図面
- ３D図面
- XY微動装置-L(ストッパー付) 図面
- XY微動装置-L(ストッパー付) 図面
- XY微動装置ｰL 図面
- XY微動装置ｰL 図面
- XY微動装置−L 定価:\27,800-(税込\30,580-)
- XY微動装置−L(ストッパー付) 定価:\28,800-(税込\31,680-)
| 製品名 | XY微動装置−L | XY微動装置−L (ストッパ-付) |
|---|---|---|
| 送り方式 | ネジ式 | ネジ式 |
| 移動方向 | ２軸 | ２軸 |
| 移動量 | 各50mm | 各50mm |
| 移動量/ツマミ1回転 | 4mm | 4mm |
| ストッパーネジ | 無し | 有り |
| 水平調整 | ±6° | ±6° |
| 回転調整 | 360° | 360° |
| 耐荷重 | 3.5kg | 3.5kg |
| 質量(約) | 500g | 500g |
XYZ微動装置−L／XYZ微動装置−L(ストッパー付き)
- ２D図面
- XYZ微動装置-L 図面
- XYZ微動装置-L(ストッパー付) 図面
- ３D図面
- XYZ微動装置-L 図面
- XYZ微動装置-L 図面
- XYZ微動装置-L(ストッパー付) 図面
- XYZ微動装置-L(ストッパー付) 図面
- XYZ微動装置−L 定価:\39,800-(税込\43,780-)
- XYZ微動装置−L(ストッパー付) 定価:\41,300-(税込\45,430-)
| 製品名 | XYZ微動装置−L | XYZ微動装置−L (ストッパ-付) |
|---|---|---|
| 送り方式 | ネジ式 | ネジ式 |
| 移動方向 | ３軸 | ３軸 |
| 移動量 | 各50mm | 各50mm |
| 移動量/ツマミ1回転 | 4mm | 4mm |
| ストッパーネジ | 無し | 有り |
| 水平調整 | ±6° | ±6° |
| 回転調整 | 360° | 360° |
| 耐荷重 | 1～2.5kg | 1～2.5kg |
| 質量(約) | 850g | 850g |

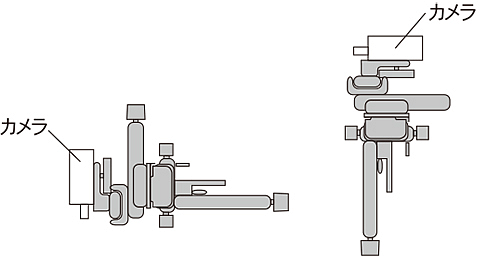

ＸＹＺ微動装置－Ｌの耐荷重について
耐荷重：1kg(水平使用時)～2.5kg(垂直使用時)
微動装置-Lとはレベルアジャスターの機能です
上下のノブの操作でカメラの向きが６度づつ、
計12度スイングします。
上下のノブの操作でカメラを360度
回転させることができます。
ストッパー付きについて
下写真のようにネジでしっかり固定し、動かないようにします。
ストッパー付をご希望の際は、「微動装置(ストッパー付き)」でご注文ください。

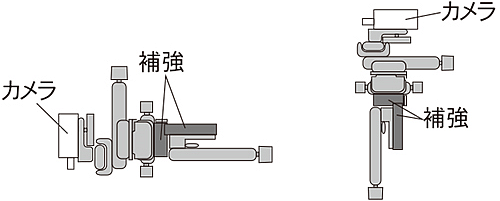

XYZ微動装置用補強
- ２D図面
- XYZ微動装置-L(補強付) 図面
- XYZ微動装置-L(ストッパー/補強付) 図面
- ３D図面
- XYZ微動装置-L(補強付) 図面
- XYZ微動装置-L(補強付) 図面
- XYZ微動装置-L(ストッパー/補強付) 図面
- XYZ微動装置-L(ストッパー/補強付) 図面
- ＸＹＺ微動装置用補強 定価:\21,000- (税込\23,100-)
各XYZ微動装置の価格に追加
- 重量：950ｇ
機械加工で製作した強度の高い部品です。
XYZ微動装置やマイクロ微動装置XYZ-Lの購入時にオプションとしてお求めいただけます。
耐久性はもちろん、耐振性もアップします。
耐荷重：2kg(水平使用時)～3.5kg(垂直使用時)
