マイクロスタンド
(省スペーススタンド)

※耐荷重については参考です。取付物の形状や使用方法によって変わります。

マイクロスタンドMK2

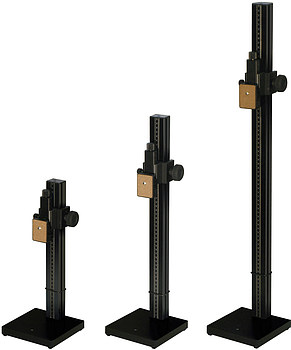

マイクロスタンドMK2(3種並)
耐荷重:
2.5kg
重量:
マイクロスタンドMK-2(350)支柱/0.8kg
マイクロスタンドMK-2(500)支柱/1.1kg
マイクロスタンドMK-2(750)支柱/1.5kg
台板150x150/3.3kg
台板200x200/1.4kg
台板200x300/2.1kg
  • マイクロスタンドMK-2(350) 定価:\41,500- (税込\45,650-)
  • マイクロスタンドMK-2(500) 定価:\46,000- (税込\50,600-)
  • マイクロスタンドMK-2(750) 定価:\48,500- (税込\53,350-)

特徴

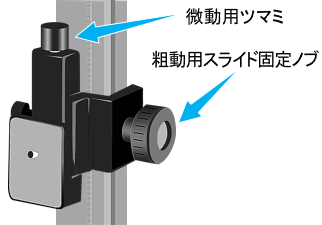

早送りの粗動とネジ送りの微動を組み合わせた省スペーススタンドです。

支柱高は350.500.750mmからお選びいただけますので、XYステージを装着したり距離を離すカメラにも対応します。

規格外の高さでも短納期で製作可能です。

省スペースでも重量感のある□150mmの金属台座ですので、安定感抜群です。

支柱のみも販売可能ですので、設備などへの取付などにも便利。

2D図面
マイクロスタンドMK-2 支柱のみ(共通) 図面
3D図面
マイクロスタンドMK-2 支柱のみ(350) 図面
マイクロスタンドMK-2 支柱のみ(350) 図面
  • マイクロスタンドMK-2(350)支柱のみ 定価:\35,000-(税込\38,500-)
  • マイクロスタンドMK-2(500)支柱のみ 定価:\36,000-(税込\39,600-)
  • マイクロスタンドMK-2(750)支柱のみ 定価:\38,500-(税込\42,350-)

台板のみの販売も可能です。
また少し大きめの200x200mm、200x300mmのご用意もございます。

金属台板150×150

MK-2用台板150x150xt20

2D図面
MK-2用台板150x150xt20 図面
MK-2用台板200x200xt4.5 図面
MK-2用台板200x300xt4.5 図面
3D図面
MK-2用台板150x150xt20 図面
MK-2用台板150x150xt20 図面
MK-2用台板200x200xt4.5 図面
MK-2用台板200x200xt4.5 図面
MK-2用台板200x300xt4.5 図面
MK-2用台板200x300xt4.5 図面
  • MK-2用台板150x150xt20 定価:\16,000-(税込\17,600-)
  • MK-2用台板200x200xt4.5 定価:\10,000-(税込\11,000-)
  • MK-2用台板200x300xt4.5 定価:\11,500-(税込\12,650-)
<参考例>
金属台板200×200

MK-2用台板200x200xt4.5

マイクロスタンドMK-2/200x200台板

マイクロスタンドMK-2(350)支柱のみ
MK-2用台板200x200xt4.5

2D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用台板200x200xt4.5 組み付け図面
3D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用台板200x200xt4.5 組み付け図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用台板200x200xt4.5 組み付け図面
金属台板200×300

MK-2用台板200x300xt4.5

マイクロスタンドMK-2/200x300台板

マイクロスタンドMK-2(350)支柱のみ
MK-2用台板200x300xt4.5

2D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用台板200x300xt4.5 組み付け図面
3D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用台板200x300xt4.5 組み付け図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用台板200x300xt4.5 組み付け図面

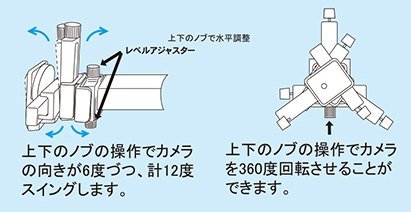

カメラ取付部に水平出し機構を追加できます。

機構を追加すると150x150mm台板では小さくなりますので、200x200mm OR 200x300mm台板へ変更が推奨です。

<参考例>

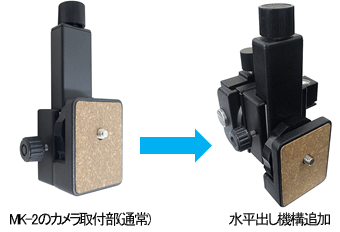

MK-2のカメラ取付部(通常)に水平出し機構追加MK-2用カメラ水平出し機構説明

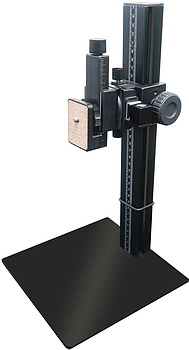

マイクロスタンドMK-2/200x200台板
2D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ水平出し機構追加
MK-2用台板200x200xt4.5 組み付け図面
3D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ水平出し機構追加
MK-2用台板200x200xt4.5 組み付け図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ水平出し機構追加
MK-2用台板200x200xt4.5 組み付け図面
  • MK-2用カメラ水平出し機構追加 定価:\11,000-(税込\12,100-)

カメラ取付部を2軸に変更できます。

機構を追加すると150x150mm台板では小さくなりますので、200x200mm OR 200x300mm台板へ変更が推奨です。

<参考例>

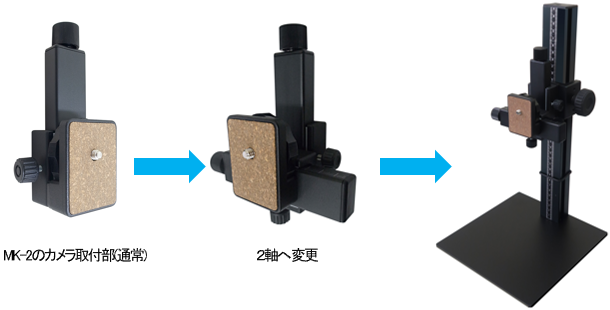

MK-2のカメラ取付部(通常)を2軸に変更
2D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ取付部2軸へ変更
MK-2用台板200x200xt4.5 組み付け図面
3D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ取付部2軸へ変更
MK-2用台板200x200xt4.5 組み付け図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ取付部2軸へ変更
MK-2用台板200x200xt4.5 組み付け図面
  • MK-2用カメラ取付部2軸へ変更 定価:\7,400-(税込\8,140-)

カメラ取付部を2軸へ変更し、カメラ水平出し機構を追加することができます。

機構を追加すると150x150mm台板では小さくなりますので、200x300mm台板へ変更が推奨です。

<参考例>

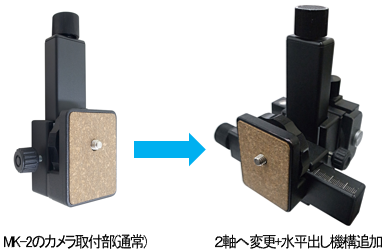

MK-2のカメラ取付部(通常)を2軸に変更・水平出し機構追加MK-2用カメラ2軸へ変更+水平出し機構追加説明
マイクロスタンドMK-2/200x200台板
2D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ取付部2軸へ変更
MK-2用カメラ水平出し機構追加
MK-2用台板200x300xt4.5 組み付け図面
3D図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ取付部2軸へ変更
MK-2用カメラ水平出し機構追加
MK-2用台板200x300xt4.5 組み付け図面
マイクロスタンドMK-2 支柱のみ(350) MK-2用カメラ取付部2軸へ変更
MK-2用カメラ水平出し機構追加
MK-2用台板200x300xt4.5 組み付け図面
  • MK-2用カメラ取付部2軸へ変更 定価:\7,400-(税込\8,140-)
  • MK-2用カメラ水平出し機構追加 定価:\11,000-(税込\12,100-)

カメラよりもレンズが大きい時は、小型産業カメラ用取付プレートがあります。

MCP-1/4
MCP-1/4
重量:
40g
2D図面
MCP-1/4
3D図面
MCP-1/4
MCP-1/4
  • MCP-1/4 定価:\4,800- (税込\5,280-)

小型産業カメラ用取付プレートです。
カメラよりレンズの方が大きい時などにご使用ください。

装着・参考例

MCP-1/4 装着例
MCP-1/4 取付例

XYステージ各種の取付が可能です。

200x200mmor200x300mm台板へ変更された場合は、台座付のXYステージとなります。詳細はこちらをご参照ください。

製品名 XYθステージ
XYθステージ
XYθステージ
XYZθステージ
傾斜ステージXYθ
傾斜ステージXYθ
傾斜ステージXYθ
傾斜ステージXYZθ
ステージサイズ φ100mm
XY移動量 ±25
送り方式 ネジ式1回転4mm
Z移動量 - ±3mm - ±3mm
送り方式 - ネジ式1回転1mm - ネジ式1回転1mm
傾斜 - - ±6° ±6°
回転 ステージをつかんで粗動360°回転
重量 600g 850g 750g 1,050g
耐荷重 4kg
<参考例>
マイクロスタンドMK2 XYステージ付き
2D図面
   XYθステージ
XYZθステージ
傾斜ステージXYθ
傾斜ステージXYZθ
3D図面
   XYθステージ
   XYθステージ
XYZθステージ
XYZθステージ
傾斜ステージXYθ
傾斜ステージXYθ
傾斜ステージXYZθ
傾斜ステージXYZθ
  • XYθステージ 定価:\28,000-(税込\30,800-)
  • XYZθステージ 定価:\54,000-(税込\59,400-)
  • 傾斜ステージXYθ 定価:\45,000-(税込\49,500-)
  • 傾斜ステージXYZθ 定価:\65,000-(税込\71,500-)
2D図面
マイクロスタンドMK-2(350) XYθステージ 組み付け図面
3D図面
マイクロスタンドMK-2(350) XYθステージ 組み付け図面
マイクロスタンドMK-2(350) XYθステージ 組み付け図面

各種照明器ホルダーの取付が可能です。

LED照明器ホルダー
LED照明器ホルダー

多関節機構により、あらゆるサイズの照明器に利用できるユニバーサルタイプです。

耐荷重:
700g
重量 :
70g
2D図面
LED照明器ホルダー 図面
3D図面
LED照明器ホルダー 図面
LED照明器ホルダー 図面
  • LED照明器ホルダー 定価:\6,500-(税込\7,150-)
LED照明器ホルダー(LEDアーム1関節追加)
LED照明器ホルダー
LEDアーム1関節追加

LED照明器ホルダーの関節を1つ増やしました。
水平出し機構追加や2軸へ変更された場合など必要に応じてご選定ください。

LED照明器ホルダーシリーズは、関節を追加できます。

耐荷重:
500g
重量 :
90g
2D図面
LED照明器ホルダー/LEDアーム1関節追加 図面
3D図面
LED照明器ホルダー/LEDアーム1関節追加 図面
LED照明器ホルダー/LEDアーム1関節追加 図面
  • LED照明器ホルダー 定価:\6,500-(税込\7,150-)
  • LEDアーム1関節追加 定価:\1,800-(税込\1,980-)
LED照明器ホルダーHM
LED照明器ホルダーHM

LED照明器ホルダーの強化バージョン。片手持ちのリング照明やドーム照明を取り付ける時に生じる前垂れを修正する水平調整付。
照明取付ネジM3.M4.M5兼用。

耐荷重:
2kg
重量 :
300g
2D図面
LED照明器ホルダーHM 図面
3D図面
LED照明器ホルダーHM 図面
LED照明器ホルダーHM 図面
  • LED照明器ホルダーHM 定価:\21,800-(税込\23,980-)
LED照明器ホルダーVR
LED照明器ホルダーVR

リング照明、ライン照明などあらゆるLED照明に対応。
またM6で構造物、ラインなどにも取付可能。
ピッチの変更により、数種類の照明器を使っての実験などにも便利です。

耐荷重:
700g
重量 :
130g
2D図面
LED照明器ホルダーVR 図面
3D図面
LED照明器ホルダーVR 図面
LED照明器ホルダーVR 図面
  • LED照明器ホルダーVR 定価:\6,500-(税込\7,150-)
照明器ホルダーLED-U(ツイン)

シングルタイプもございます。

照明器ホルダーLED-U(ツイン)

LED照明の固定に使用。(2灯用)
バー照明を両側から照射したいときに便利。

耐荷重:
片側600g
重量 :
550g
2D図面
照明器ホルダーLED-U(ツイン) 図面
3D図面
照明器ホルダーLED-U(ツイン) 図面
照明器ホルダーLED-U(ツイン) 図面
  • 照明器ホルダーLED-U(ツイン) 定価:\50,000-(税込\55,000-)
照明器ホルダーEX(ツイン)

シングルタイプもございます。

照明器ホルダーEX(ツイン)

ファイバー光源の固定に使用します。(2灯用)

耐荷重:
片側600g
重量:
520g
2D図面
照明器ホルダーEX(ツイン) 図面
3D図面
照明器ホルダーEX(ツイン) 図面
照明器ホルダーEX(ツイン) 図面
  • 照明器ホルダーEX(ツイン) 定価:\36,000-(税込\39,600-)
<参考例>

ページトップへ

カメラスタンドMK-XYZL

仕様

カメラスタンドMK-XYZLの動き

コンパクトながらカメラ取付部で5軸の調整が出来るマイクロスタンドです。
※5軸=上下、左右、前後、回転、水平調整

重量:
カメラスタンドMK-XYZL(350): 3.8kg
カメラスタンドMK-XYZL(500): 4.2kg
カメラスタンドMK-XYZL(750): 4.6kg
耐荷重:
1kg
「XYZ微動装置用補強」 を追加すると耐荷重2kgとなります。
  • XYZ微動装置用補強 定価:\21,000-(税込\23,100-)

照明器ホルダーをご選定時、通常のLED照明器ホルダーやLED照明器ホルダーVRではカメラと照明の軸が合いません。
照明器ホルダーLED-Uをご選定ください。

<参考例>
カメラスタンドMK-XYZLの動き
2D図面
カメラスタンドMK-XYZL(350) 照明器ホルダーLED-U(シングル)組付け 図面
3D図面
カメラスタンドMK-XYZL(350) 照明器ホルダーLED-U(シングル)組付け 図面
カメラスタンドMK-XYZL(350) 照明器ホルダーLED-U(シングル)組付け 図面

ページトップへ

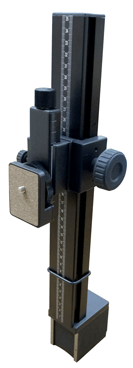

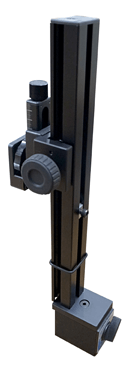

マグネットスタンドMK2 (350)

マグネットスタンドMK2 マグネットスタンドMK2
2D図面
マグネットスタンド MK2 図面
3D図面
マグネットスタンド MK2 図面
マグネットスタンド MK2 図面
  • マグネットスタンドMK2(350) 定価:\41,500-(税込\45,650-)

仕様

マグネットベースのON/OFF操作で簡単に着脱出来るカメラスタンドです。

マグネット吸着力:
800N
総重量:
2kg
耐荷重:
1kg (小型カメラ専用)
支柱高:
350mm
  • 粗動と微動を組み合わせた、目盛り付き省スペーススタンド。
  • 上下微動50mm(目盛り付き)

より大型のマグネットを使い、重いカメラ用のスタンドやより大きなマグネットスタンドを制作することが可能です。
ご相談ください。

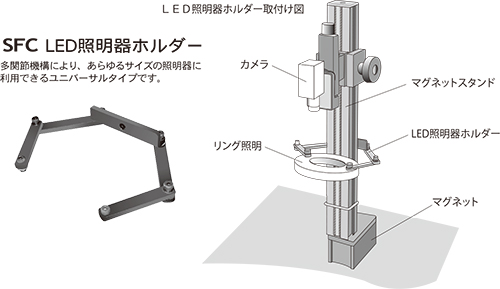

オプション品(例)

ページトップへ

暗室スタンドBB-MS-LEDH

暗室スタンドBB-MS-LEDH
2D図面
暗室スタンドBB-MS-LEDH(350) 図面
暗室スタンドBB-MS-LEDH(500) 図面
暗室スタンドBB-MS-LEDH(750) 図面
3D図面
暗室スタンドBB-MS-LEDH(350) 図面
暗室スタンドBB-MS-LEDH(350) 図面
暗室スタンドBB-MS-LEDH(500) 図面
暗室スタンドBB-MS-LEDH(500) 図面
暗室スタンドBB-MS-LEDH(750) 図面
暗室スタンドBB-MS-LEDH(750) 図面
  • 暗室スタンドBB-MS-LEDH(350) 定価:\218,000-(税込\239,800-)
  • 暗室スタンドBB-MS-LEDH(500) 定価:\248,000-(税込\272,800-)
  • 暗室スタンドBB-MS-LEDH(750) 定価:\278,000-(税込\305,800-)

仕様

暗室付きのカメラスタンドです。(ドア部分に多少の隙間があります)
内部にはマイクロスタンドMK-2(台板は200x200mm)とLED照明器ホルダー付きです。

暗室部の主な材質:
アルミ(黒アルマイト)/アクリル(黒マット)
参考重量:
暗室スタンドBB-MS-LEDH(350):8.6kg
暗室スタンドBB-MS-LEDH

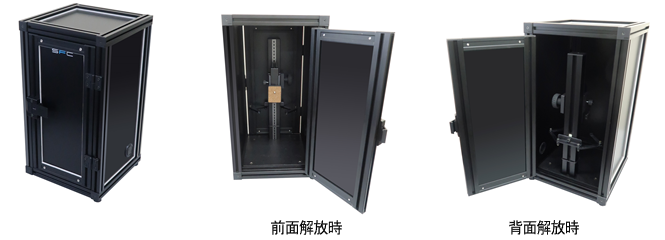

前面と背面が解放出来るようになっている為、カメラや照明のセットなど細かい作業もしやすい構造です。
XYステージ各種(台座付き)のご使用が可能です。

ページトップへ
