ライン用カメラスタンド

※耐荷重については参考です。取付物の形状や使用方法によって変わります。

特徴

  • ラインなどの設備に組み込みしやすいカメラスタンドです。
    カメラスタンドの天面と底面の取付プレートが付いておりますので、アルミフレームなどの構造体への組み込みがしやすい設計です。
  • 上下と前後に大きく調整が出来るのが特長で、カメラを下向きに取り付けるタイプ(水平調整付)と大きな上下の首振り調整機構(垂直~水平)付のタイプがございます。
  • 各支柱高は400.700.900の3種類、アーム長さ150.250.350mmの3種類ご用意がございます。
    アームを追加したり、照明器ホルダーを組み合わせる事で、より多くのバリエーションになります。
    MAX耐荷重2.5kg/アーム1本辺り(取り付ける機器の形状やご使用方法によって変わります)

ライン用カメラスタンド カタログ

ラインカメラスタンドLS-YZ-XZL

カメラを下向きに取り付けるタイプ(水平調整付)

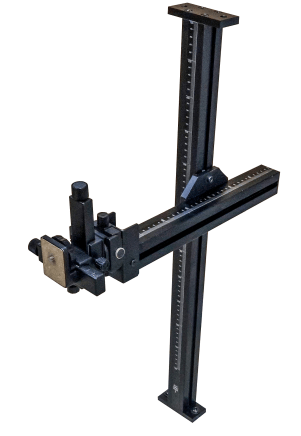

ラインカメラスタンドLS-YZ-XZL(写真はLS-YZ-XZL(700-350))
調整方向
粗動:上下前後
微動:上下左右、水平方向
品名
ラインカメラスタンドLS-YZ-XZL(支柱高-アーム長)
<例>
支柱高700mm、アーム長350mmの場合
ラインカメラスタンドLS-YZ-XZL(700-350)
2D図面
ラインカメラスタンドLS-YZ-XZL 図面
3D図面
ラインカメラスタンドLS-YZ-XZL 図面
ラインカメラスタンドLS-YZ-XZL 図面
支柱高 アーム長 定価(税別) 税込 重量(約kg)
400 150 \75,000- \82,500- 2.5
250 \75,000- \82,500- 2.6
350 \75,000- \82,500- 2.7
700 150 \78,000- \85,800- 2.8
250 \78,000- \85,800- 2.9
350 \78,000- \85,800- 3.0
900 150 \81,000- \89,100- 3.2
250 \81,000- \89,100- 3.3
350 \81,000- \89,100- 3.4

ラインカメラスタンドLS-YZ-ADXY

大きな上下の首振り調整機構(垂直~水平)付

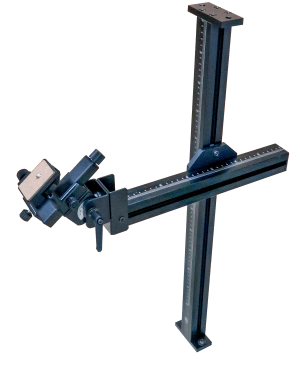

ラインカメラスタンドLS-YZ-ADXY(写真はLCS-YZ-ADXY(700-350))
調整方向
粗動:上下前後、角度(水平~垂直)
微動:上下左右
品名
ラインカメラスタンドLS-YZ-ADXY(支柱高-アーム長)
<例>
支柱高700mm、アーム長350mmの場合
ラインカメラスタンドLS-YZ-ADXY(700-350)
2D図面
ラインカメラスタンドLS-YZ-ADXY 図面
3D図面
ラインカメラスタンドLS-YZ-ADXY 図面
ラインカメラスタンドLS-YZ-ADXY 図面
支柱高 アーム長 定価(税別) 税込 重量(約kg)
400 150 \72,000- \79,200- 2.4
250 \72,000- \79,200- 2.5
350 \72,000- \79,200- 2.6
700 150 \75,000- \82,500- 2.9
250 \75,000- \82,500- 3.0
350 \75,000- \82,500- 3.1
900 150 \78,000 - \85,800- 3.3
250 \78,000 - \85,800- 3.4
350 \78,000 - \85,800- 3.5

ページトップへ

ラインカメラスタンド用追加アームAO-YZ-XZL

LS-YZ-XZLのアーム部分です。
LS-YZ-XZL、LS-YZ-ADXYのどちらにも追加する事ができます。
アーム長さは150.250.350の3種類です。(価格は同じです)

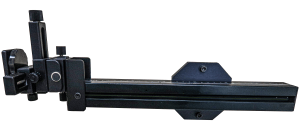

ラインカメラスタンド用追加アームAO-YZ-XZL(写真はAO-YZ-XZL(350))
品名
ラインカメラスタンド用追加アーム
AO-YZ-XZL(アーム長)
<例>
アーム長350mmの場合
ラインカメラスタンド用追加アームAO-YZ-XZL(350)
2D図面
追加アームAO-YZ-XZL 図面
3D図面
追加アームAO-YZ-XZL 図面
追加アームAO-YZ-XZL 図面
重量
150:1.2kg
250:1.3kg
350:1.4kg
  • 定価:\67,000- (税込\73,700-)

ラインカメラスタンド用追加アームAO-YZ-ADXY

LS-YZ-ADXYのアーム部分です。
LS-YZ-XZL、LS-YZ-ADXYのどちらにも追加する事ができます。
アーム長さは150.250.350の3種類です。(価格は同じです)

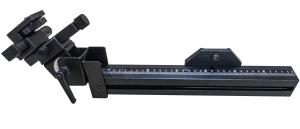

ラインカメラスタンド用追加アームAO-YZ-ADXY(写真はAO-YZ-ADXY(350))
品名
ラインカメラスタンド用追加アーム
AO-YZ-ADXY(アーム長)
<例>
アーム長350mmの場合
ラインカメラスタンド用追加アームAO-YZ-ADXY(350)
2D図面
追加アームAO-YZ-ADXY 図面
3D図面
追加アームAO-YZ-ADXY 図面
追加アームAO-YZ-ADXY 図面
重量
150:1.3kg
250:1.4kg
350:1.5kg
  • 定価:\64,000- (税込\70,400-)

LED照明器ホルダーHV

照明器ホルダーHV 取扱説明書

  • LED照明器ホルダーHV 定価:\21,800-(税込\23,980-)
  • 耐荷重:2kg
  • 重量:300g

LED照明器ホルダーの強化バージョン。片手持ちのリング照明やドーム照明を取り付ける時に生じる前垂れを修正する水平調整付。
照明取付ネジM3.M4.M5兼用。

照明器を上向きに照射する場合は、構造的に耐荷重が半分程度となります。

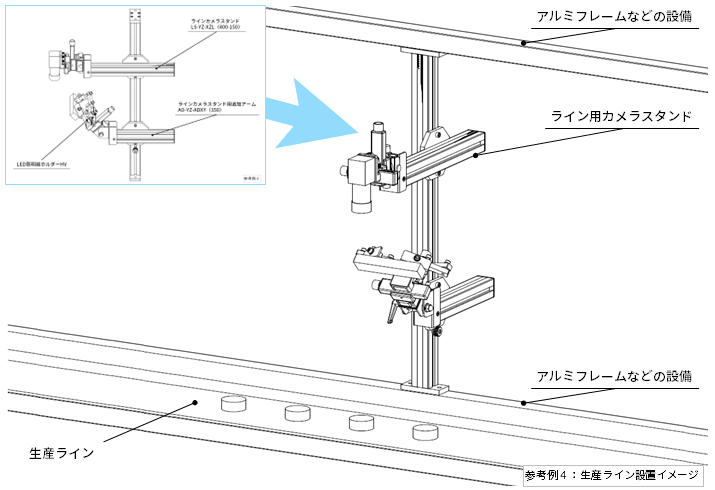

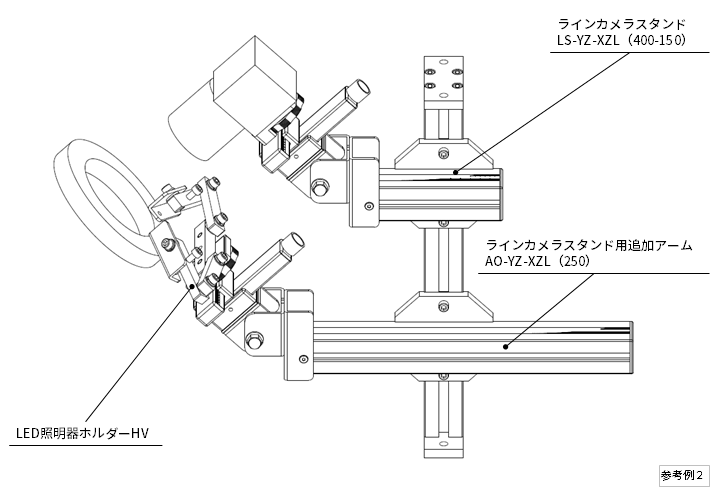

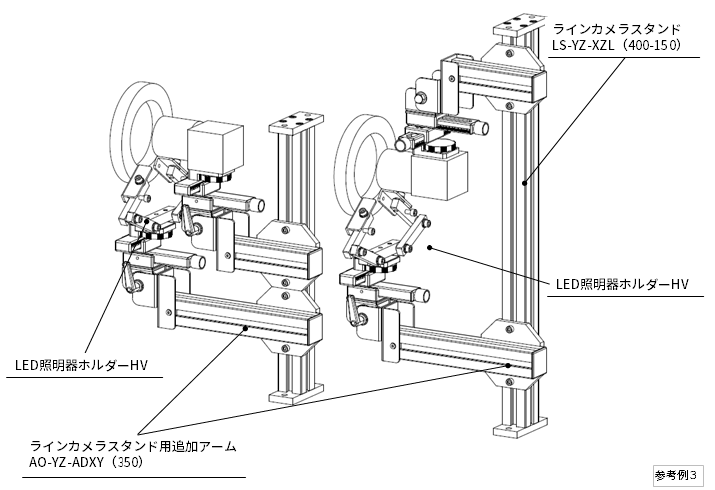

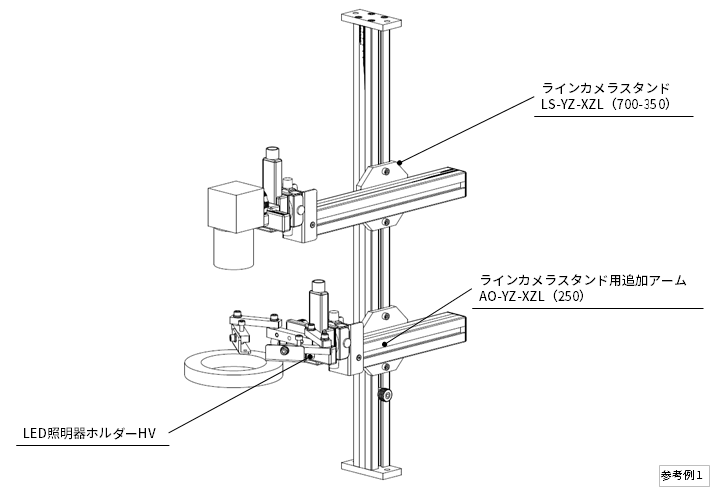

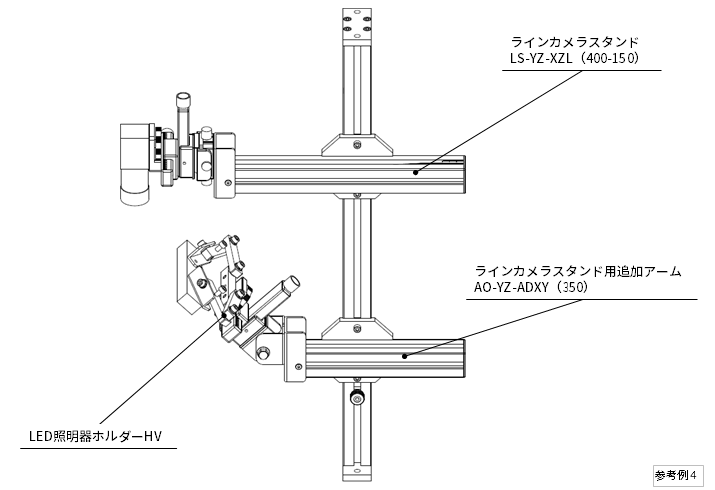

参考例
