ミニクロス固定具/バリエーション
※耐荷重については参考です。取付物の形状や使用方法によって変わります。
固定具
ベース

ベース 定価:\3,800- (税込\4,180-)
- ユーザーの設備に各アームを直接取り付けるパーツです。
- 重量:約70g
Fクランプ

Fクランプ 定価:\9,800- (税込\10,780-)
- 50mmの厚さのものまでクランプできます。
- 重量:約360g

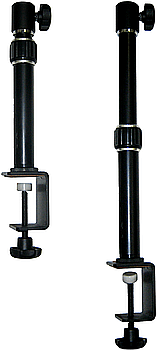

ロングクランプ在庫限りで販売終了

- 2D図面
- ロングクランプ 図面
- 3D図面
- ロングクランプ 図面
- ロングクランプ 図面
ロングクランプ 定価:\15,600- (税込\17,160-)
- ポール部は218~326㎜まで長さを調節できます。
- 重量:約500g
パイプクランプ

- 2D図面
- パイプクランプ 図面
- 3D図面
- パイプクランプ 図面
- パイプクランプ 図面
パイプクランプ 定価:\14,000- (税込\15,400-)
- φ13~φ35までの円柱、t3~20の角パイプにクランプできます。
- 重量:約200g
マグネットベース

- 2D図面
- マグネットベース 図面
- 3D図面
- マグネットベース 図面
- マグネットベース 図面
マグネットベース 定価:\11,300- (税込\12,430-)
- 強力なマグネットでベースに吸着。
- 吸着力:800N
- 重量:約1,000g
マグネットベースM

- 2D図面
- マグネットベースM 図面
- 3D図面
- マグネットベースM 図面
- マグネットベースM 図面
マグネットベースM 定価:\16,300- (税込\17,930-)
- 吸着力:1,000N
- 重量:約1,200g
大型マグネットベース

- 2D図面
- 大型マグネットベース 図面
- 3D図面
- 大型マグネットベース 図面
- 大型マグネットベース 図面
大型マグネットベース 定価:\23,800- (税込\26,180-)
- 吸着力:1,274N
- 重量:約2,100g
マグネットベースご選定についての参考値
- カメラ300g以下…マグネットベース
- カメラ300~600g…マグネットベースM
- カメラ600g以上…大型マグネットベース
バリエーション

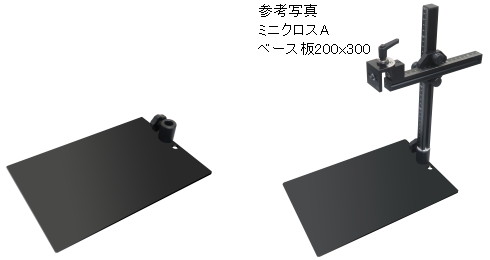

ベース板200x300

- 2D図面
- ベース板200x300 図面
- ミニクロスA ベース板200x300 組み付け 図面
- 3D図面
- ベース板200x300 図面
- ベース板200x300 図面
- ミニクロスA ベース板200x300 組み付け 図面
- ミニクロスA ベース板200x300 組み付け 図面
ベース板200x300 定価:\14,800- (税込\16,280-)
- 重量:2.2kg
ミニクロスA用追加アーム

- 2D図面
- ミニクロスA用追加アーム 図面
- 3D図面
- ミニクロスA用追加アーム 図面
- ミニクロスA用追加アーム 図面
ミニクロスA用追加アーム 定価:\26,800- (税込\29,480-)
- 重量:約350g
ミニクロスB用追加アーム

- 2D図面
- ミニクロスB用追加アーム 図面
- 3D図面
- ミニクロスB用追加アーム 図面
- ミニクロスB用追加アーム 図面
ミニクロスB用追加アーム 定価:\26,800- (税込\29,480-)
- 重量:約350g

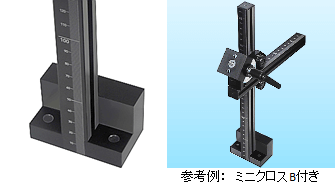

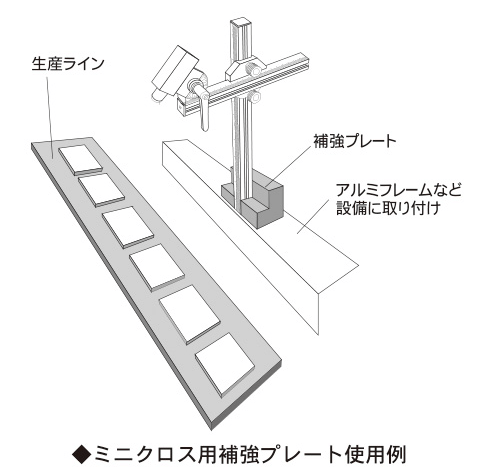

ミニクロス用補強プレートへの変更
ミニクロス用補強プレートへの変更 定価:\6,500- (税込\7,150-)
- 生産ラインに使用するときなど、より剛性を高くしたいときに。
- 重量:約200g
照明器ホルダーMC

- 2D図面
- 照明器ホルダーMC 図面
- 3D図面
- 照明器ホルダーMC 図面
- 照明器ホルダーMC 図面
照明器ホルダーMC 定価:\6,500- (税込\7,150-)
- LED照明器ホルダーVRのミニクロスバージョン。
ミニクロス本体の光軸に合わせてあり、リング照明やバー照明などでご使用いただけます。 - 重量:約130g
照明器ホルダーLED-U(ツイン)

シングルタイプもございます。
- 照明器ホルダーLED-U(ツイン) 定価:\50,000- (税込\55,000-)
- 照明器ホルダーLED-U(シングル) 定価:\25,000- (税込\27,500-)
- LED照明の固定に使用。(2灯用)
- 耐荷重(2灯用):片側600g
- 重量:約550g
照明器ホルダーEX(ツイン)

シングルタイプもございます。
- 照明器ホルダーEX(ツイン): \36,000- (税込\39,600-)
- 照明器ホルダーEX(シングル): \18,000- (税込\19,800-)
- ファイバー光源の固定に使用します。
- 耐荷重(2灯用):片側600g
- 重量:約550g

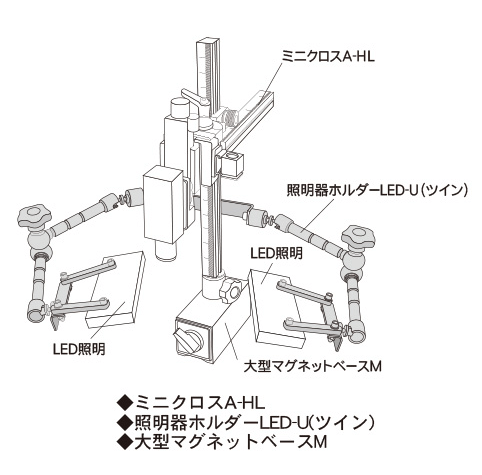

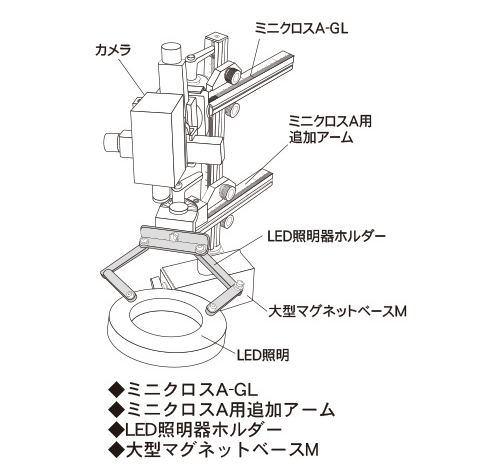

さまざまな治具組合わせによる
カスタマイズの例
ボタンをクリックすると切り替わります
