角度調整治具1
(アングルアダプター)
※耐荷重については参考です。取付物の形状や使用方法によって変わります。
アングルアダプター
![アングルアダプタ](img/angle-adapter.jpg)
- 2D図面
- アングルアダプター 図面
- 3D図面
- アングルアダプター 図面
- アングルアダプター 図面
- アングルアダプター 定価:\9,000- (税込\9,900-)
- アングル調整範囲0°〜120°
- 重量:270g
- 耐荷重:5kg
コンパクトでどこにでも固定できる汎用型アングル調整固定治具です。カメラはもちろん照明・センサー・ディスプレイ等様々なものを取付けることができます。
また、1軸の微調整、2軸の微調整やそれらに回転、水平出し機構を取り付けられます。
カメラセットアダプター1Way
![カメラセットアダプター1Way](img/adapter-1way.png)
- 2D図面
- カメラアダプター 1WAY 図面
- 3D図面
- カメラアダプター 1WAY 図面
- カメラアダプター 1WAY 図面
- カメラセットアダプター1Way 定価:\18,900- (税込\20,790-)
- アングルアダプター+1軸微動50mm
- 重量:470g
- 耐荷重:3.5kg
カメラセットアダプターXY
![カメラセットアダプターXY](img/adapter-xy.png)
- 2D図面
- カメラアダプター XY 図面
- 3D図面
- カメラアダプターXY 図面
- カメラアダプターXY 図面
- カメラセットアダプターXY 定価:\24,800- (税込\27,280-)
- アングルアダプター+2軸微動各50mm
- 重量:600g
- 耐荷重:3.5kg
カメラセットアダプターXY-S
![カメラセットアダプターXY-S](img/adapter-xys.png)
- 2D図面
- カメラアダプターXY-S 図面
- 3D図面
- カメラアダプターXY-S 図面
- カメラアダプターXY-S 図面
- カメラセットアダプターXY-S 定価:\35,800- (税込\39,380-)
- アングルアダプター+2軸微動各50mm+回転360°+左右あおり調整±6°
- 重量:770g
- 耐荷重:3.5kg
アングルアダプターP
![アングルアダプターP](img/angle-adapter-p-01.png)
![アングルアダプターP](img/angle-adapter-p-02.png)
- 重量:370g
- 耐荷重:3.5kg
アングルアダプターにパーン機構を搭載しました。
アングルアダプター 3A
![アングルアダプター 3A](img/angle-adapter-3A-01.jpg)
![アングルアダプター 3A](img/angle-adapter-3A-02.jpg)
- 2D図面
- アングルアダプター 3A 図面
- 3D図面
- アングルアダプター 3A 図面
- アングルアダプター 3A 図面
- アングルアダプター 3A 定価:\16,000- (税込\17,600-)
- 耐荷重: 5kg
- 重量: 約450g
![アングルアダプター 3A](img/angle-adapter-3A-03.png)
![アングルアダプター 3A](img/angle-adapter-3A-04.png)

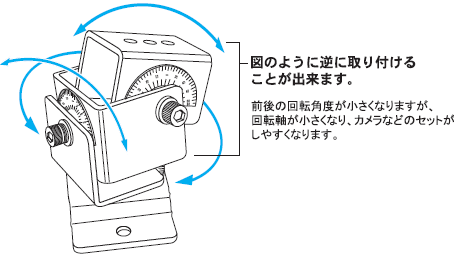

前後角度調整、水平回転調整に加え、左右の角度調整機構が追加されました。
各回転機構はボルトで強力に固定でき、位置調整決定から固定まで位置ズレしにくい機構です。
3D カメラホルダー
![3Dカメラホルダー](img/3d-camera-holder-01.jpg)
- 2D図面
- 3Dカメラホルダー 図面
- 3D図面
- 3Dカメラホルダー 図面
- 3Dカメラホルダー 図面
- 3D カメラホルダー定価:\39,800- (税込\43,780-)
![3Dカメラホルダー動き](img/3d-camera-holder-02.png)
前後、左右方向の角度調整と、水平回転機構、2軸微調整機構のついたカメラ設置治具の決定版。
- 耐荷重: 3.5kg
- 重量: 約1100g
