重量カメラ、計測器用スタンドスタンド

※耐荷重については参考です。取付物の形状や使用方法によって変わります。

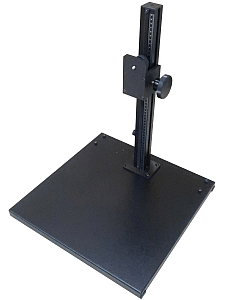

カメラスタンド HC-500

HC-500
  1. HC-500シリーズ共通 設計変更のお知らせ
  2. HC-500シリーズ台板 設計変更のお知らせ
2D図面
カメラスタンドHC-500(共通)
3D図面
カメラスタンドHC-500(共通)
カメラスタンドHC-500(共通)
カメラスタンドHC-500(700)
カメラスタンドHC-500(700)
カメラスタンドHC-500(800)
カメラスタンドHC-500(800)
カメラスタンドHC-500(1000)
カメラスタンドHC-500(1000)

カタログ

  • カメラスタンドHC-500 定価:\130,000-(税込\143,000-)
  • カメラスタンドHC-500(700) 定価:\145,000-(税込\159,500-)
  • カメラスタンドHC-500(800) 定価:\150,000-(税込\165,000-)
  • カメラスタンドHC-500(1000) 定価:\155,000- (税込\170,500-)
耐荷重:
10kg
重量:
カメラスタンドHC-500: 8.1kg
カメラスタンドHC-500(700): 8.5kg
カメラスタンドHC-500(800): 8.7kg
カメラスタンドHC-500(1000): 9.0kg

重量カメラ用の小型スタンドです。
支柱高は500mmを標準とし、その他700.800.1000mmをご用意。
(その他長さでも製作可能です)

台板は□200mmながら、重量6kg超と安定感抜群です。

上下方法はラックピニオン式で微動に近い粗動操作です。

より細かい調整をご希望の方は、別売のXYZθステージを装着すると更に便利です。

設備などに取り付ける場合は、支柱のみの販売もしております。

台板のみの販売も可能です。

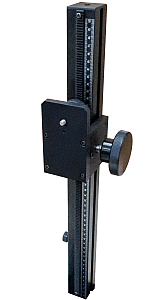

HC-500支柱のみ HC-500用台板200x200xt20
  1. HC-500シリーズ共通 設計変更のお知らせ
  2. HC-500シリーズ台板 設計変更のお知らせ
2D図面
カメラスタンドHC-500(共通) 支柱のみ
HC-500用台板
3D図面
カメラスタンドHC-500(共通) 支柱のみ
カメラスタンドHC-500(共通) 支柱のみ
HC-500用台板
HC-500用台板
  • カメラスタンドHC-500 支柱のみ 定価:\90,000-(税込\99,000-)
  • カメラスタンドHC-500(700) 支柱のみ 定価:\105,000- (税込\115,500-)
  • カメラスタンドHC-500(800) 支柱のみ 定価:\110,000- (税込\121,000-)
  • カメラスタンドHC-500(1000) 支柱のみ 定価:\115,000- (税込\126,500-)
  • カメラスタンドHC-500用台板 定価:\45,000-(税込\49,500-)
重量:
カメラスタンドHC-500 支柱のみ: 1.7kg
カメラスタンドHC-500(700) 支柱のみ: 2.0kg
カメラスタンドHC-500(800) 支柱のみ: 2.2kg
カメラスタンドHC-500(1000) 支柱のみ: 2.5kg
HC-500用台板: 6.4kg

XYステージ各種の取付が可能です。

製品名 XYθステージ
XYθステージ
XYθステージ
XYZθステージ
傾斜ステージXYθ
傾斜ステージXYθ
傾斜ステージXYθ
傾斜ステージXYZθ
ステージサイズ φ100mm
XY移動量 ±25
送り方式 ネジ式1回転4mm
Z移動量 - ±3mm - ±3mm
送り方式 - ネジ式1回転1mm - ネジ式1回転1mm
傾斜 - - ±6° ±6°
回転 ステージをつかんで粗動360°回転
重量 600g 850g 750g 1,050g
耐荷重 4kg
<参考例>

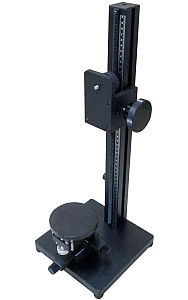

HC-500 XYZθステージ付き
HC-500 XYZθステージ付き
  • XYθステージ 定価:\28,000-(税込\30,800-)
  • XYZθステージ 定価:\54,000-(税込\59,400-)
  • 傾斜ステージXYθ 定価:\45,000-(税込\49,500-)
  • 傾斜ステージXYZθ 定価:\65,000-(税込\71,500-)
2D図面
XYθステージ
XYZθステージ
傾斜ステージXYθ
傾斜ステージXYZθ
3D図面
XYθステージ
XYθステージ
XYZθステージ
XYZθステージ
傾斜ステージXYθ
傾斜ステージXYθ
傾斜ステージXYZθ
傾斜ステージXYZθ
2D図面
HC-500 XYZθステージ
3D図面
HC-500 XYZθステージ

ページトップへ

カメラスタンド HC-1500

HC-1500
2D図面
カメラスタンドHC-1500 図面
3D図面
カメラスタンドHC-1500 図面
カメラスタンドHC-1500 図面

カタログ

  • カメラスタンドHC-1500 定価:\198,000- (税込\217,800-)
耐荷重:
5kg
重量 :
18.4kg

支柱高1500mm、規格品最大高さのカメラスタンド。

台板サイズ530x650mm。

上下方法はラックピニオン式で微動に近い粗動操作です。
前後方向の光軸移動や水平調整機構がついております。

5kg以上の機器を取り付けたい場合も、特注で対応いたします。ご相談ください。

ページトップへ

カメラスタンド SHC-5000

SHC-5000
2D図面
カメラスタンドSHC-5000 図面

2D図面
カメラスタンドSHC-5000 図面

カタログ

  • カメラスタンドSHC-5000 定価:\450,000- (税込\495,000-)
耐荷重:
5kg
重量 :
15.4kg

マイクロスコープや顕微鏡レンズを付けた計測器などで、高倍率・高重量の機器専用のカメラスタンドです。

支柱高は600mm、台板サイズ450x550mm
上下方法はラックピニオン式の粗動と2段階(1回転6mm/1回転0.68mm)の微動で深度の浅いカメラでも楽々ピント調整が可能です。

5kg以上のカメラでも特注で対応いたします。ご相談ください。

高倍率、高重量の機器専用に取付プレートの製作が出来ます。
特殊な取付方法の場合もご相談お願いします。

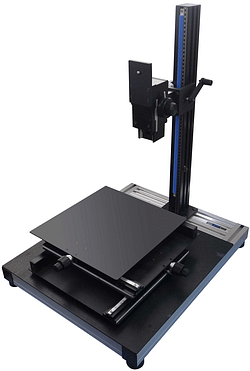

XYステージをご希望の場合は、XYステージ300AJ がお勧めです。

SHC-5000のステージ上に置いてご使用いただけます。

SHC-5000SHC-5000
2D図面
XYステージ300AJ
3D図面
XYステージ300AJ
XYステージ300AJ
  • XYステージ300AJ 定価:\218,000- (税込\239,800-)

ページトップへ

製品情報ページへ戻る

ホームへ戻る

※耐荷重については参考です。取付物の形状や使用方法によって変わります。
