導光板仕様 LEDバックライト

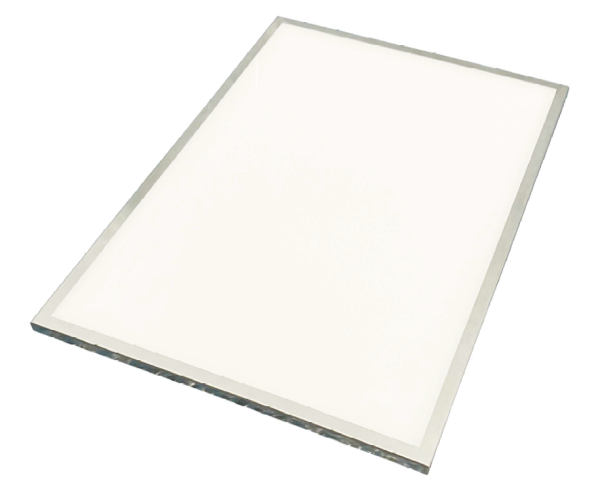

大型LEDバックライト
薄型、大型サイズのバックライトLED照明を低価格でご提供します。
特徴
- 薄型で低価格
- 色温度の選択が可能 3000K、5000K、6500K
- 電源の選択が可能
- 取付金具なしの仕様もあります。
A6(139×96mm)～A1(825×580mm)まで幅広いサイズ展開のLED パックライト照明
特注対応にて1500mmを超える大型サイズも対応可能
電源は、PWMと電圧可変式を用意
特注の大型サイズは、PWM
用途例
- ガラス製品や合成樹脂製品等の透明・半透明物体におけるピンホール・気泡・異物混入等の外観検査
- LCDのガラス表検査、光学特性検査、点灯検査
- 金属部品のシルエット検査、シルエットによる有無検査・形状検査・寸法検査
- 光学フィルムのシート検査、不織布などのシート検査、布などのシート検査
- カメラモジュール評価検査
- 光学部品の検査（レンズの歪み、キズ、異物など）
- ペットボトル・瓶などの容器検査
- 包装食品の包装状態・異物、噛み込み検査
仕様
| 型式 | 発光面サイズ | 明るさ | 消費電力 |
|---|---|---|---|
| MLP-LSK2478DA6H | 139×96mm | 33,000Lux | 4W |
| MLP-LSK2478DA5H | 200×138mm | 35,000Lux | 8W |
| MLP-LSK2478DA4H | 290×200mm | 20,000Lux | 8W |
| MLP-LSK2478DA3H | 410×290mm | 21,000Lux | 15W |
| MLP-LSK2478DA2H | 585×415mm | 16,000Lux | 22W |
| MLP-LSK2478DA1H | 825×580mm | 7,500Lux | 22W |
| MLP-LSK2478DPB133H | 825×580mm | 11,000Lux | 44W |
|
|||
発光色について
- 電球色（3000K）、昼白色（5000K）、昼光色（6500K）の3種類を用意
- 特注対応にて、RGBや高演色仕様、UV仕様、近赤外仕様も製作可能
電源・ケーブル
| 電源型式 | 消費電力 | 点灯周波数 |
|---|---|---|
| UPD2410W-2 | 10W | PWM78KHz |
| UPD2450W-2S | 50W | PWM78KHz |
| 出力ケーブルは、標準の1.8ｍです。 | ||
| 延長ケーブル | ケーブル長 |
|---|---|
| UCNR-1M | 非ロボットケーブル : 1M |
| UCNR-2M | 非ロボットケーブル : 2M |
| UCNR-3M | 非ロボットケーブル : 3M |
調光コントローラー
本製品のご質問は、メール【sfc@sfc-tokyo.com】
又はFAX【03-3291-3783】でのみお受けしております。
大変恐縮でございますが、何卒ご了承お願いします。

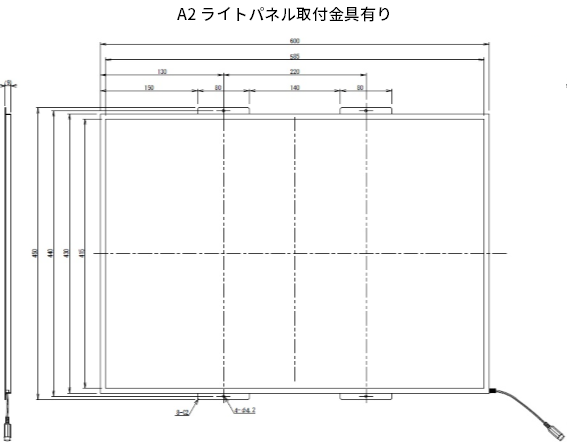

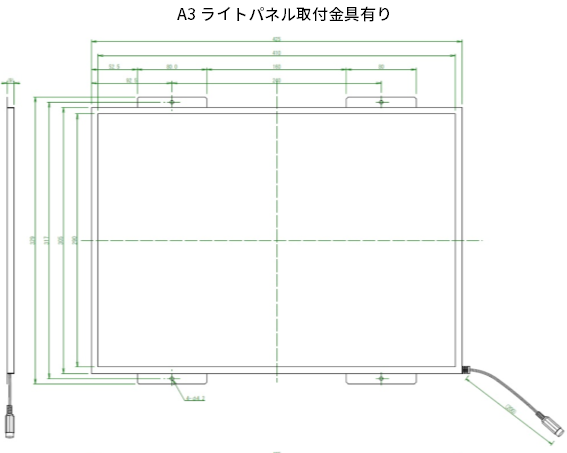

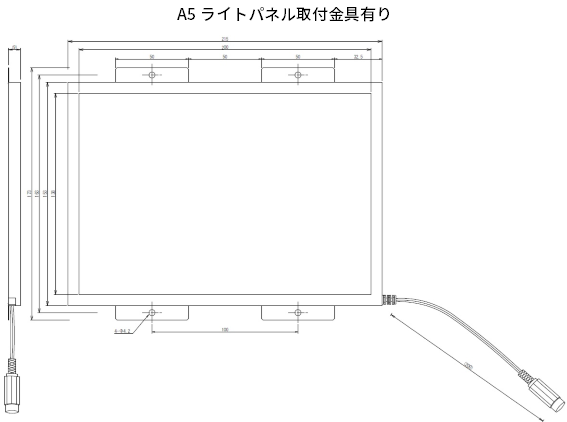

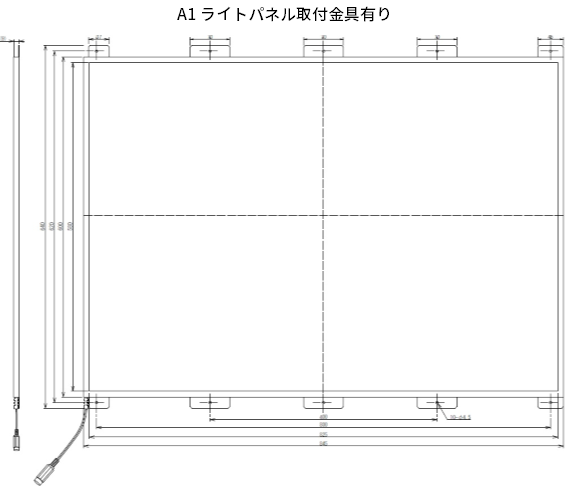

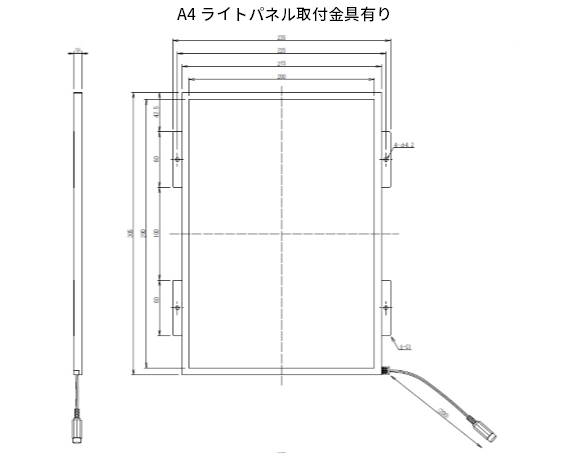

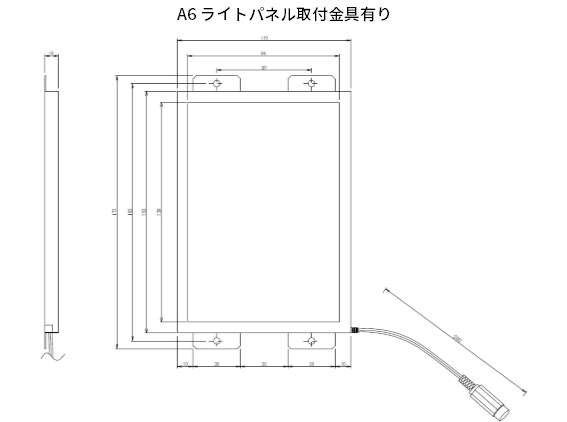

参考図
