角度調整スタンド

カメラスタンドAF

カメラスタンドAF
カメラスタンドAF
2D図面
カメラスタンドAF 図面
3D図面
カメラスタンドAF 図面
カメラスタンドAF 図面

カタログ

カメラスタンドAF 定価(税別): 185,000

  • 耐荷重:2.5kg
  • 重量:7.9kg

特徴

早送りの粗動とネジ送りの微動(1回転4mm)を組合せ、様々なカメラに対応します。

カメラスタンドAF

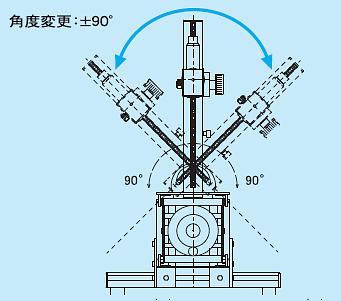

傾斜しても視野が逃げない調整用昇降ステージ付き。傾斜角度は左右90°ずつ計180°(角度目盛り付)。
対応モニター倍率〜1000倍。

左右に各90°の傾斜観察の出来るカメラスタンドです。(角度目盛付)
Zステージでサンプル高さを傾斜軸に合わせることで、傾斜観察時に視野が逃げないようにすることができます。

XYステージをご使用される場合は、その高さに合わせて嵩上げします。ご相談ください。

ページトップへ

マルチアングル(700)

カメラスタンド・マルチアングル(700)
2D図面
マルチアングル(700) 図面
3D図面
マルチアングル(700) 図面
マルチアングル(700) 図面

マルチアングル(700) 定価(税別): ¥88,000-

台板別売。

台板ご希望の方は、こちらをご参照ください。
マルチカメラホルダー用ダブルクランプもご使用いただけます。

  • 重量:3.6kg

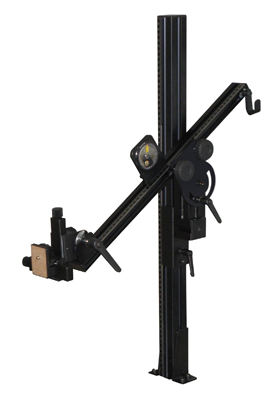

上下方向の角度調整機構付カメラスタンドです。

支柱高は700mm。アームが長いのが特長で、前後も大きく可動させることが出来ます。

マグネット着脱式の専用角度計付です。

マルチアングル(700) 動きのイメージ

カメラスタンド・マルチアングル(700) 動きのイメージ図

実験・研究の分野から実際の現場でのカメラ・センサーなどの設置まで、ありとあらゆる場面で使用用途がございます。

支柱高700mm
上下動600mm
前後移動300mm
角度変更180°+α
微調整2軸/各50mm
耐荷重1kg

<金属台板は別売です。その他多種の設置方法があります>

スカラアームスタンド

スカラアームスタンド
2D図面
スカラアームスタンド(共通) 図面
3D図面
スカラアームスタンド(400) 図面
スカラアームスタンド(400) 図面
スカラアームスタンド(700) 図面
スカラアームスタンド(700) 図面
  • スカラアームスタンド(400) 定価(税別): ¥98,000-
  • スカラアームスタンド(700) 定価(税別): ¥99,000-

台板は別売

重量:
スカラアームスタンド(400):3.5kg
スカラアームスタンド(700):4.1kg

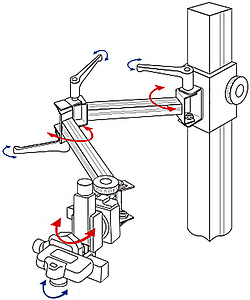

水平多関節スタンドです。
基部、中央、頭部の3箇所で自由な水平角度調整が出来ます。

カメラスタンド・マルチアングル(700) 動きのイメージ図

角度調整はレバーの締め具合でトルクを利かせて、フリーストップでご使用いただけます。

カメラ取付部は上下左右の微調整に加え、回転調整+水平調整機構が備わっておりますので
手前に引きだしたときの前垂れを修正することができます。

支柱高は400mmと700mmをご用意。

台板は別売です。

スカラアーム用台板450x600

スカラアーム用台板450x600
2D図面
"スカラアーム用台板450x600 図面
3D図面
"スカラアーム用台板450x600 図面
"スカラアーム用台板450x600 図面

スカラアーム用台板450x600 定価(税別): ¥35,000-

  • 重量:4.8kg

スカラアームスタンド専用の台板です。
ステージサイズは450x450mm、金属製(SPCC)です。

その他のサイズをご希望の場合は、別途ご相談ください。
